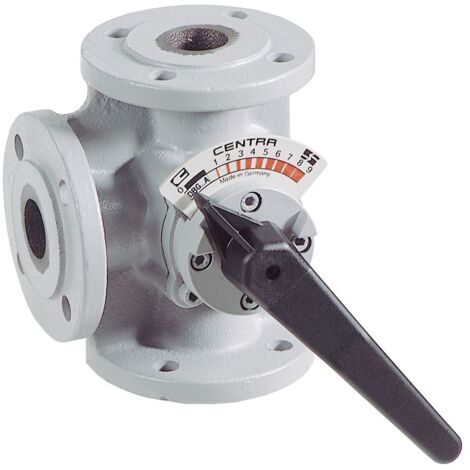

Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, gerade DN 65, Grau

Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, gerade DN 65, Grau

Der Resideo 3-Wege-Flanschenmischer DR GG 20 ist ein robuster Mischer mit geradem Durchgang, konzipiert für den Einsatz in Heizungs- und Kühlkreisläufen. Mit einem Gehäuse aus hochwertigem Grauguss GG 20, einer Nennweite von DN 65 und einem Nenndruck von PN 6 bietet er eine zuverlässige Regelung der Mediumtemperatur im Bereich von 2 °C bis 130 °C. Er ist für Medien aus Wasser und bis zu 50 % Glykol geeignet.

Wie ist der Resideo 3-Wege-Flanschenmischer konstruiert?

Der Mischer verfügt über ein robustes Gehäuse aus Gusseisen EN-GJL-200 (GG 20), das mit einer Grundierung versehen ist. Das verchromte Mischerküken ist mit Spezialfett behandelt, um eine reibungslose Funktion und Langlebigkeit zu unterstützen. Eine doppelte O-Ring-Abdichtung sorgt für eine sichere Abdichtung und minimiert Leckverluste. Der gerade Durchgang und die Möglichkeit, den Rücklaufanschluss wahlweise links oder rechts zu positionieren, bieten Flexibilität bei der Installation.

Welche Anschluss- und Druckeigenschaften bietet der Mischer?

Der Flanschenmischer ist für den Nenndruck PN 6 ausgelegt und besitzt Flanschanschlüsse mit einer Nennweite von DN 65. Der Rohraußendurchmesser aller Anschlüsse beträgt 65 mm. Die Anschlusslängen betragen jeweils 105 mm.

Wie sind die Regelcharakteristiken und der Kvs-Wert definiert?

Der Mischer verfügt über einen Kvs-Wert von 63, der den Durchfluss bei vollem Öffnungsgrad beschreibt. Der Leckverlust des Kvs-Wertes beträgt 1 %. Die Regelcharakteristik ist sowohl gleichprozentig als auch linear, was eine präzise Steuerung des Durchflusses ermöglicht. Für den Bypass ist ebenfalls ein Kvs-Wert von 63 und ein Leckverlust von 1 % bei linearer Kennlinien-Charakteristik angegeben.

Für welche Medien und Temperaturbereiche ist der Mischer geeignet?

Der 3-Wege-Flanschenmischer ist für Wasser und Wasser-Glykol-Gemische mit bis zu 50 % Glykolanteil nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur liegt zwischen 2 °C und 130 °C, was ihn für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen qualifiziert.

Technische Daten

• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Oberflächenschutz: Grundierung
• Druckstufe: PN 6
• Nennweite: DN 65
• Anschlüsse: Flansch
• Kvs-Wert: 63
• Leckverlust des Kvs-Wertes: 1 %
• Regelcharakteristik: gleichprozentig/linear
• Medium: Wasser, max. 50 % Glykol
• Mediumtemperatur: 2 °C bis 130 °C

Der Resideo 3-Wege-Flanschenmischer DR GG 20 bietet mit seinem robusten Graugussgehäuse, der flexiblen Flanschausführung und der präzisen Regelcharakteristik eine zuverlässige Lösung für die Steuerung von Wasser- und Glykolgemischen in Heizungs- und Kühlkreisläufen. Die technischen Eigenschaften wie der Kvs-Wert von 63, die Nennweite DN 65 und die Druckstufe PN 6 unterstützen eine effiziente und langlebige Anwendung.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DR65GFLA
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 65
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 6
• Länge Anschluss 1: 105
• Länge Anschluss 2: 105
• Länge Anschluss 3: 105
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 63
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 65
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 63
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
