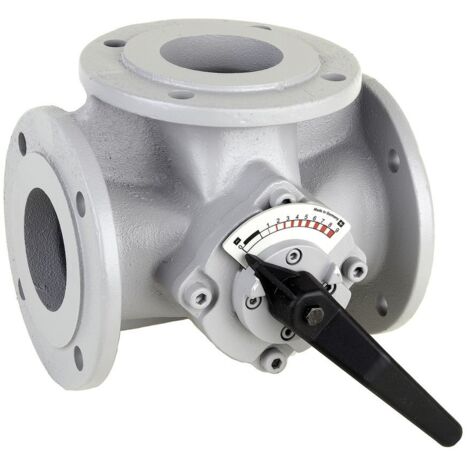

Der Resideo 3-Wege-Flanschenmischer DR GG 20 ist ein robustes und zuverlässiges Bauteil für die präzise Regelung von Mediumströmen in Heizungs- und Kühlkreisläufen. Gefertigt aus hochwertigem Grauguss GG 20 und ausgelegt für einen Nenndruck von PN 6, bietet dieser Mischer mit abgewinkeltem Durchgang eine Nennweite von DN 80 und einen Kvs-Wert von 100. Er ist vielseitig einsetzbar für Wasser und Wasser-Glykol-Gemische bis zu 50 % Glykol und widersteht Mediumtemperaturen von 2 °C bis 130 °C.

Wie ist der Aufbau und das Material des Resideo 3-Wege-Flanschenmischers?

Das Gehäuse des Flanschenmischers besteht aus hochwertigem Grauguss GG 20 (Gusseisen EN-GJL-200) und ist mit einer schützenden Grundierung versehen. Für eine langlebige und zuverlässige Funktion ist das Mischerküken verchromt und mit Spezialfett behandelt. Eine doppelte O-Ring-Abdichtung sorgt für eine hohe Dichtigkeit und minimiert Leckverluste. Der abgewinkelte Durchgang ermöglicht flexible Anschlussmöglichkeiten, wobei der Kesselanschluss sowohl links als auch rechts erfolgen kann.

Welche technischen Eigenschaften und Anschlussmaße sind relevant?

Dieser Mischer ist für Flanschanschlüsse mit einer Nennweite von DN 80 und einem Rohraußendurchmesser von 80 mm konzipiert. Die Anschlusslängen betragen jeweils 125 mm. Die Regelcharakteristik ist für den Hauptstrom gleichprozentig und für den Bypass linear. Mit einem Kvs-Wert von 100 und einem Leckverlust von 1 % des Kvs-Wertes bietet der Mischer eine effiziente Durchflussregelung. Der Nenndruck ist mit PN 6 angegeben, was den Einsatz in Systemen mit mittlerem Druck ermöglicht.

Für welche Medien und Temperaturbereiche ist der Mischer geeignet?

Der Resideo 3-Wege-Flanschenmischer DR ist für den Einsatz mit Wasser sowie Wasser-Glykol-Gemischen mit einem maximalen Glykolanteil von 50 % gemäß VDI 2035 ausgelegt. Die zulässige Mediumtemperatur liegt in einem breiten Bereich von 2 °C bis 130 °C, wodurch der Mischer für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen qualifiziert ist.

Welche Besonderheiten sind zu beachten?

Das Produkt gehört zur Serie DR und ist baugleich mit ehemals von Honeywell angebotenen Artikeln. Die Ausführung ist speziell für Flanschanschlüsse konzipiert und verfügt weder über Kupplungsanschlüsse noch über T-Stücke für 4-Wege-Anschlüsse. Die Einbauweise ist nicht verteilend, was bei der Planung der Installation berücksichtigt werden sollte.

Technische Daten

• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Nennweite: DN 80
• Kvs-Wert: 100
• Leckverlust des Kvs-Wertes: 1 %
• Druckstufe: PN 6
• Mediumtemperatur: 2 °C bis 130 °C
• Anschlüsse: Flansch
• Rohraußendurchmesser: 80 mm
• Anschlusslänge: 125 mm (je Anschluss)
• Regelcharakteristik: gleichprozentig/linear

Der Resideo 3-Wege-Flanschenmischer DR GG 20 bietet eine zuverlässige und langlebige Lösung für die präzise Temperaturregelung in Heizungs- und Klimasystemen. Das robuste Gehäuse aus Grauguss GG 20, der breite Mediumtemperaturbereich von 2 °C bis 130 °C und der Kvs-Wert von 100 unterstreichen die Leistungsfähigkeit dieses Bauteils für anspruchsvolle Anwendungen bei einem Nenndruck von PN 6.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DR80FA
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 80
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 6
• Länge Anschluss 1: 125
• Länge Anschluss 2: 125
• Länge Anschluss 3: 125
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 100
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 80
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 100
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
