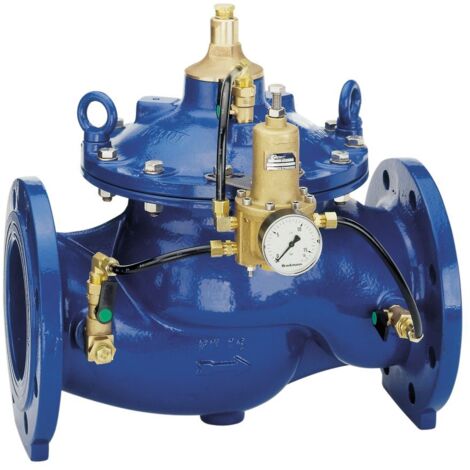

Resideo Druckregler DR300 aus Kugelgraphitguss, DN 80, A

Resideo Druckregler DR300 aus Kugelgraphitguss, DN 80, A

Der Resideo Druckregler DR300 aus Kugelgraphitguss, DN 80, ist eine eigenmediumgesteuerte Armatur mit Hilfssteuerung. Er dient der konstanten Druckreduzierung von variablen Eingangsdrücken und stellt sicher, dass schwankende Durchflussmengen und Eingangsdrücke keinen Einfluss auf den eingestellten Nachdruck haben. Dieses Kompaktgerät ist besonders für enge Einbauverhältnisse, wie in Schächten, geeignet, da keine separate Impulsleitung erforderlich ist. Es ist für Trinkwasser mit Temperaturen von 2 °C bis 80 °C ausgelegt und ermöglicht eine stabile Druckregelung im Bereich von 3 bar bis 15 bar.

Wie arbeitet der Resideo Druckregler DR300?

Der Druckregler DR300 nutzt eine eigenmediumgesteuerte Hilfssteuerung, um den Nachdruck unabhängig von variablen Eingangsdrücken und schwankenden Durchflussmengen konstant zu halten. Dies macht das Verlegen einer externen Impulsleitung überflüssig und vereinfacht die Installation. Ein integriertes Pilotventil mit Manometer ermöglicht die präzise Überwachung, während ein Entlüftungsventil die Betriebssicherheit erhöht und die Wartung erleichtert.

Welche Materialien und Bauweise zeichnen den DR300 aus?

Gehäuse, Deckel und Membranteller des Druckreglers bestehen aus robustem Kugelgraphitguss (ISO 1083) und sind innen sowie außen pulverbeschichtet, was zu einer hohen Korrosionsbeständigkeit und Langlebigkeit beiträgt. Ventilsitz, Druckfeder und Steuerstange sind aus Edelstahl gefertigt. Die gewebeverstärkte Membrane besteht aus NBR, ergänzt durch Dichtungen aus NBR und EPDM. Der Regulierkegel ist aus Rotguss und die Steuerleitungen aus hochwertigem Kunststoff.

Für welche Anwendungen ist der Druckregler geeignet?

Der DR300 ist speziell für die Druckreduzierung in Trinkwassersystemen konzipiert und kann Medien mit Temperaturen von 2 °C bis 80 °C verarbeiten. Er ist nicht für Gase oder Dampf geeignet. Die Armatur ist für einen Nenndruck von PN 16 ausgelegt und verfügt über Flanschanschlüsse nach ISO 7005-2 und DIN EN 1092-2. Die kompakte Bauform mit einer Bauhöhe von 330 mm und einer Baulänge von 155 mm pro Anschluss macht ihn ideal für beengte Einbausituationen. Die Armatur ist gemäß DIN EN 806-5 wartungspflichtig.

Technische Daten

• Nennweite: DN 80
• Werkstoff Gehäuse: Kugelgraphitguss
• Medium: Trinkwasser
• Mediumtemperatur: 2 °C - 80 °C
• Nenndruck: PN 16
• Reduzierter Druck: 3 bar - 15 bar
• Kvs-Wert: 103
• Anschlüsse: Flansch
• Bauhöhe: 330 mm
• Oberflächenschutz: Pulverbeschichtet
• Mit Manometer: Ja

Der Resideo Druckregler DR300 bietet eine zuverlässige und präzise Lösung zur konstanten Druckreduzierung in Wassersystemen. Seine robuste Bauweise aus Kugelgraphitguss, die Flanschverbindung DN 80 und die Eignung für Trinkwasser bis 80 °C tragen zu einer langlebigen und wartungsfreundlichen Komponente bei. Mit einem einstellbaren Nachdruckbereich von 3 bar bis 15 bar und einem Kvs-Wert von 103 erfüllt diese Armatur die Anforderungen an eine stabile und dauerhafte Druckregelung.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Pilotgesteuerte Regelventile
• Hersteller-Artikelnummer: DR300-80A
• Bauhöhe: 330
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Manometer: ja
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 80
• Max. Vordruck: 16
• Rohraußendurchmesser Anschluss 1: 80
• Rohraußendurchmesser Anschluss 2: 80
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 155
• Länge Anschluss 2: 155
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Siphon: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 103
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser Anschluss 1: DN 80
• Reduzierter Druck: 3 - 15
• Typenzulassung nach BBR/EKS: nein
