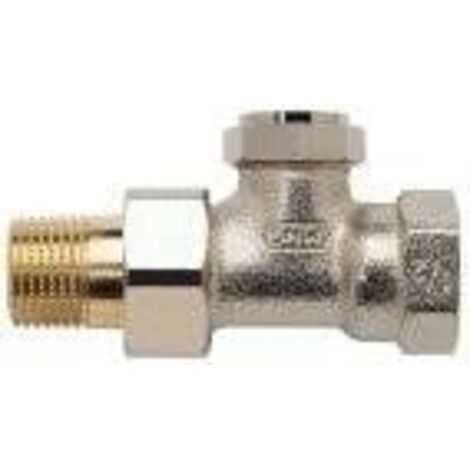

Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Ausführung D, 1/2"

Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Ausführung D, 1/2"

Die Resideo Rücklaufverschraubung Verafix-E in der Ausführung D mit 1/2 Zoll Anschluss ist eine regulierbare und absperrbare Komponente aus vernickeltem Messing. Sie ist für den Einsatz in Heizungsanlagen konzipiert und ermöglicht eine flexible Installation mit beliebiger Durchflussrichtung. Eine Entleermöglichkeit ist mittels eines separat erhältlichen Adapters gegeben.

Welche Funktionen bietet die Verafix-E Rücklaufverschraubung?

Die Resideo Rücklaufverschraubung Verafix-E ist sowohl regulierbar als auch absperrbar, was eine flexible Anpassung und Wartung von Heizungsanlagen ermöglicht. Die Durchflussrichtung ist beliebig wählbar. Eine Entleermöglichkeit ist über einen separat erhältlichen Adapter (Artikelnummer: VA3300A001) gegeben. Die Bedienung der Verschraubung erfolgt mittels Innensechskant. Eine Ablassmöglichkeit am Anschluss ist vorhanden.

Aus welchen Materialien besteht die Rücklaufverschraubung und welche Normen erfüllt sie?

Das Gehäuse der Rücklaufverschraubung besteht aus robustem Messing, das matt vernickelt ist und somit einen zuverlässigen Oberflächenschutz bietet. Die Spindelabdichtung wird durch O-Ringe realisiert, was eine hohe Dichtigkeit fördert. Die Baumaße der Verschraubung entsprechen der DIN 3842, was die Kompatibilität und den Einsatz in genormten Systemen unterstützt.

Welche Anschlussmöglichkeiten bietet die Verafix-E?

Die Verafix-E Rücklaufverschraubung verfügt über einen Universalanschluss für Nennweiten von DN 10 bis DN 20. Sie ist mit einem Muffengewinde nach DIN 2999 (ISO 7) sowie DIN EN 10226-1 ausgestattet, was den Anschluss an Gewinderohre ermöglicht. Für Kupfer- und Präzisions-Stahlrohre mit einem Durchmesser von 10 bis 22 mm kann die Verschraubung unter Verwendung eines Klemmrings und einer Druckschraube eingesetzt werden. Die Anschlussgröße beträgt 1/2 Zoll, und die Nennweite ist DN 15. Die Ausführung ist Innengewinde/Außengewinde.

Für welche Betriebsbedingungen ist die Rücklaufverschraubung geeignet?

Die Resideo Rücklaufverschraubung Verafix-E ist für den Einsatz mit Wasser als Medium geeignet, wobei ein Glykolanteil von bis zu 50 % gemäß VDI 2035 zulässig ist. Der Betriebstemperaturbereich liegt zwischen -10 °C und 130 °C. Der maximale Betriebsdruck beträgt PN 10. Mit einem Kvs-Wert von 1,25 ermöglicht die Verschraubung eine effiziente Durchflussregelung in Heizungs- und Kühlsystemen.

Technische Daten

• Werkstoff des Gehäuses: Messing vernickelt
• Anschlussgröße: 1/2 Zoll
• Nennweite: DN 15
• Kvs-Wert: 1,25
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bauhöhe: 30 mm
• Ausführung: Innengewinde/Außengewinde
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix-E stellt eine zuverlässige und flexible Lösung für die Regelung und Absperrung in Heizungsanlagen dar. Ihre robuste Bauweise aus vernickeltem Messing, die einstellbare Absperrfunktion und die vielseitigen Anschlussmöglichkeiten machen sie zu einer flexiblen Komponente. Mit einem Kvs-Wert von 1,25, einem breiten Temperaturbereich von -10 °C bis 130 °C und einem maximalen Druck von PN 10 ist sie für anspruchsvolle Anwendungen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2420D0015
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 30
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 51
• Länge Anschluss 2: 80
• Abmessung Rohranschluss: 1/2 Zoll
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,18 - 1,25
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,25
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
