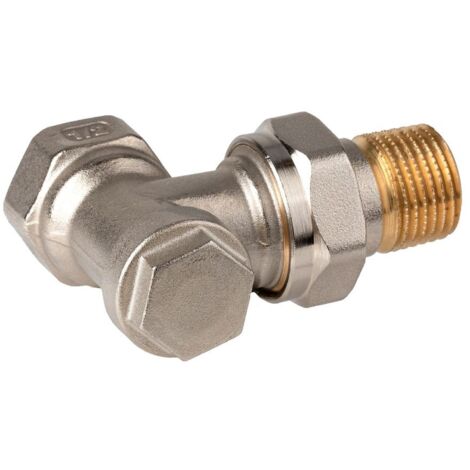

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Eckausführung, 3/4"

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Eckausführung, 3/4"

Die Resideo Rücklaufverschraubung Verafix aus vernickeltem Messing ist eine Eckausführung mit einem 3/4 Zoll Anschluss. Sie ist regulier- und absperrbar, wobei die Voreinstellung unabhängig von der Absperrung erfolgt. Diese Verschraubung ist für den Rücklauf in Heizungsanlagen konzipiert und eignet sich für Wasser mit bis zu 50 % Glykol nach VDI 2035. Die beliebige Durchflussrichtung ermöglicht flexible Installationsmöglichkeiten.

Wie ist die Verafix Rücklaufverschraubung konstruiert?

Das Gehäuse der Rücklaufverschraubung besteht aus Messing mit einer vernickelten Oberfläche. Eine Dreifach-Dichtung, bestehend aus einer PTFE-Dichtung an der Verschlusskappe, einem innenliegenden O-Ring und einer metallischen Dichtung, sorgt für eine zuverlässige Abdichtung.

Welche Anschlussmöglichkeiten bietet die Verschraubung?

Die Verschraubung ist in der Nennweite DN 20 ausgeführt und verfügt über einen Universalanschluss mit Muffengewinde nach DIN 2999 (ISO 7) oder DIN EN 10226-1 für Gewinderohr. Sie ist auch für Kupfer- und Präzisions-Stahlrohre von 10 bis 22 mm unter Verwendung von Klemmring und Druckschraube geeignet. Die Anschlussgröße beträgt 3/4 Zoll. Die Ausführung ist als Innengewinde/Außengewinde in rechtwinkliger Bauform konzipiert.

Wie erfolgt die Bedienung und welche Funktionen sind integriert?

Die Rücklaufverschraubung ist regulier- und absperrbar, wobei die Voreinstellung unabhängig von der Absperrung vorgenommen werden kann. Die Bedienung erfolgt über einen Innensechskant. Eine Entleermöglichkeit ist über einen separat erhältlichen Adapter (Artikelnummer VA3300A001) gegeben. Eine Ablassmöglichkeit ist vorhanden, jedoch kein integriertes Entleerungsventil oder Quetschset.

Für welche Betriebsbedingungen ist die Verschraubung ausgelegt?

Die Verafix Rücklaufverschraubung ist für den Einsatz mit Wasser und einem Glykolanteil von bis zu 50 % nach VDI 2035 geeignet. Die zulässige Mediumtemperatur liegt zwischen -10 °C und 130 °C. Der maximale Betriebsdruck beträgt PN 10.

Technische Daten

• Werkstoff Gehäuse: Messing, vernickelt
• Anschlussgröße: 3/4 Zoll
• Nennweite: DN 20
• Bauhöhe: 29 mm
• Kvs-Wert: 1,8
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix bietet eine flexible und zuverlässige Lösung für den Rücklauf in Heizungsanlagen. Mit ihrer robusten Messingausführung, der vernickelten Oberfläche und der Dreifach-Dichtung ermöglicht sie eine sichere Abdichtung. Die regulier- und absperrbare Funktion mit unabhängiger Voreinstellung sowie die Eignung für Wasser mit Glykolanteil bis 50 % und Medientemperaturen von -10 °C bis 130 °C unter einem maximalen Druck von PN 10 machen sie zu einer vielseitigen Komponente für den Heizungsbereich.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2400E0020
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 29
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: ja
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 34
• Länge Anschluss 2: 66
• Abmessung Rohranschluss: 3/4 Zoll
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• KV-Wert: 0,09 - 1,8
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,8
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
