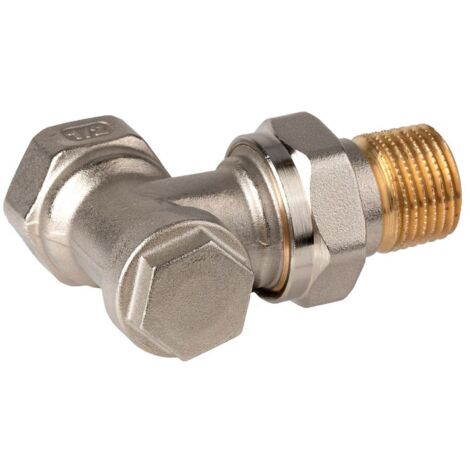

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Eckausführung, 3/8"

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Eckausführung, 3/8"

Die Resideo Rücklaufverschraubung Verafix ist eine regulier- und absperrbare Eckausführung aus vernickeltem Messing mit einem 3/8 Zoll Anschluss. Sie ermöglicht eine präzise Voreinstellung, die unabhängig von der Absperrung erfolgt, und ist für den Einsatz im Rücklauf von Heizungsanlagen konzipiert. Die Verschraubung eignet sich für Medien wie Wasser und Wasser-Glykol-Gemische bis zu 50 Prozent nach VDI 2035 und ist für einen Temperaturbereich von -10 °C bis 130 °C ausgelegt. Mit einem Kvs-Wert von 1,7 bietet sie eine effiziente Durchflussregelung.

Wie ist die Verafix Rücklaufverschraubung konstruiert und welche Materialien werden verwendet?

Das Gehäuse der Rücklaufverschraubung Verafix besteht aus hochwertigem, vernickeltem Messing, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Eckausführung ermöglicht eine platzsparende Installation. Für eine zuverlässige Abdichtung sorgt eine Dreifach-Dichtung, bestehend aus einer Verschlusskappe mit PTFE-Dichtung, einem innenliegenden O-Ring sowie einer metallischen Dichtung.

Welche Funktionen bietet die Resideo Rücklaufverschraubung?

Die Verschraubung ist sowohl regulier- als auch absperrbar, wobei die Voreinstellung unabhängig von der Absperrung vorgenommen werden kann. Die Bedienung erfolgt über einen Innensechskant, der eine präzise und einfache Handhabung ermöglicht. Die Durchflussrichtung ist beliebig wählbar, was die Flexibilität bei der Installation erhöht. Eine Entleermöglichkeit ist mittels eines separat erhältlichen Adapters (Artikelnummer VA3300A001) gegeben.

Welche Anschlussmöglichkeiten bietet die Verafix Verschraubung?

Die Rücklaufverschraubung verfügt über einen Universalanschluss mit Muffengewinde nach DIN EN 10226-1, teilweise auch nach DIN 2999 (ISO 7) spezifiziert. Dieser ist für Gewinderohre der Nennweiten DN 10 bis DN 20 sowie für Kupfer- und Präzisions-Stahlrohre mit einem Durchmesser von 10 bis 22 mm unter Verwendung von Klemmring und Druckschraube geeignet. Für die Nennweite DN 25 ist ebenfalls ein Anschluss mit Muffengewinde nach DIN EN 10226-1 für Gewinderohr vorgesehen. Die Anschlussgröße beträgt 3/8 Zoll, und die Ausführung umfasst Innen- und Außengewinde. Die Bauhöhe beträgt 25 mm, mit Anschlusslängen von 26 mm und 52 mm.

Technische Daten

• Werkstoff Gehäuse: Messing, vernickelt
• Anschlussgröße: 3/8 Zoll
• Nennweite: DN 10
• Bauhöhe: 25 mm
• Kvs-Wert: 1,7
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix bietet eine flexible und zuverlässige Lösung für Heizungsinstallationen. Mit ihrem robusten Gehäuse aus vernickeltem Messing und der präzisen Voreinstellung ist sie für den dauerhaften Einsatz konzipiert. Die vielseitigen Anschlussmöglichkeiten, der 3/8 Zoll Anschluss und der Kvs-Wert von 1,7 unterstreichen die Leistungsfähigkeit dieses Bauteils, das für Medientemperaturen von -10 °C bis 130 °C geeignet ist.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2400E0010
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 25
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: ja
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 52
• Abmessung Rohranschluss: 3/8 Zoll
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,09 - 1,7
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,7
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
