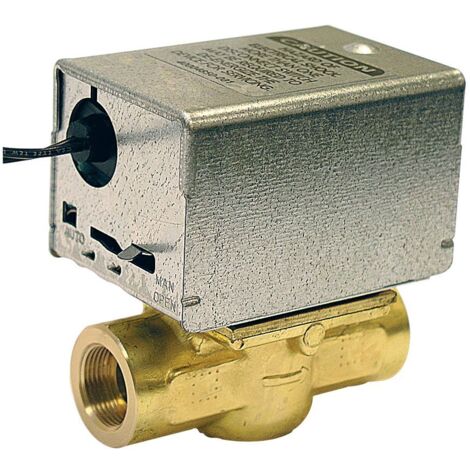

Resideo Zonen-Durchgangsventil V4043C, Messing, 1", V4043C1271/U

Resideo Zonen-Durchgangsventil V4043C, Messing, 1", V4043C1271/U

Das Resideo Zonen-Durchgangsventil V4043C aus Messing ist für die präzise Zonen- oder Einzelraum-Temperaturregelung in Heiz- und Kühlsystemen konzipiert. Es eignet sich für den Einsatz mit schaltenden Raumthermostaten und ist für Wasser als Medium ausgelegt. Der robuste Körper aus Messing-Pressguss verfügt über ein Innengewinde und ist für Rohrleitungen mit einem Nenndurchmesser von DN 25 geeignet.

Wie funktioniert das Zonen-Durchgangsventil V4043C?

Das Ventil arbeitet mit einem Synchronmotor, der einen einseitigen Lauf ermöglicht. Ein Federrückzug sorgt für die sichere Schließstellung des Ventils. Für manuelle Eingriffe ist eine Not-Handverstellung mit einem arretierbaren Hebel vorhanden, der eine Raststellung in der Ventilmittelstellung erlaubt. Diese Konstruktion ermöglicht eine zuverlässige Steuerung des Durchflusses in der jeweiligen Heiz- oder Kühlzone.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Der Ventilkörper besteht aus Messing-Pressguss und ist mit einer unbehandelten Oberfläche versehen. Die Anschlüsse sind als zylindrische Innengewinde (BSPP) ausgeführt. Das Ventil ist für einen Nenndruck von PN 8 ausgelegt und kann Mediumtemperaturen von 5 °C bis 88 °C dauerhaft verarbeiten. Der maximale Schließdruck beträgt 55 kPa. Die Schutzart IP 42 ermöglicht den Einsatz in Umgebungen mit einer maximalen Umgebungstemperatur von 50 °C.

Für welche Anwendungen ist das Ventil geeignet?

Das Zonen-Durchgangsventil ist speziell für die Regelung von Heiz- und Kühlsystemen mit Wasser als Medium konzipiert. Es ist nicht für Brauchwasser oder Leitungswasser vorgesehen. Die elektrische Anbindung erfolgt über 230 V bei 50 Hz, mit einer Leistungsaufnahme von 6 W oder 0,042 A. Ein 3-adriges Anschlusskabel von circa 0,9 m Länge ist vorhanden.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Nennweite: DN 25
• Kvs-Wert: 8,9
• Nenndruck: PN 8
• Schließdruck: 55 kPa
• Mediumtemperatur: 5 °C - 88 °C
• Umgebungstemperatur: max. 50 °C
• Anschluss: 230 V, 50 Hz
• Leistungsaufnahme: 6 W / 0,042 A
• Schutzart: IP 42

Das Resideo Zonen-Durchgangsventil V4043C bietet eine präzise Steuerung der Temperaturzonen in Heiz- und Kühlsystemen. Mit seinem robusten Messinggehäuse, der Nennweite DN 25 und einer Leistungsaufnahme von 6 W ist es eine zuverlässige Komponente für die Einzelraumregelung mit schaltenden Raumthermostaten und für Mediumtemperaturen von 5 °C bis 88 °C geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Zonenventile und Antriebe
• Hersteller-Artikelnummer: V4043C1271/U
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Werkstoff des Gehäuses: Messing
• Mit Durchflussmesspunkt: nein
• Automatische Durchflussregelung: nein
• Geeignet für Brauchwasser: nein
• Druckstufe Artikel: PN 8
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Geeignet für Leitungswasser: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 8,6
• Mediumtemperatur (Dauerbetrieb): 5 - 88
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 0,44
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
• DIN-CERTCO-Zertifikat: nein
• Geprüft nach TÜV GS: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
