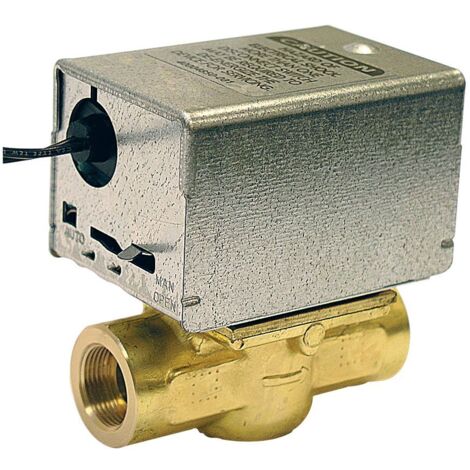

Resideo Zonen-Durchgangsventil V4043C, Messing, 1/2"

Resideo Zonen-Durchgangsventil V4043C, Messing, 1/2"

Das Resideo Zonen-Durchgangsventil V4043C aus Messing mit 1/2 Zoll Innengewinde ist für die präzise Zonen- oder Einzelraum-Temperaturregelung in Heiz- und Kühlsystemen konzipiert. Es eignet sich für den Einsatz mit Raumthermostaten (z. B. T6360B) oder Uhrenthermostaten (z. B. T6631B, CM900) und ist für Wasser als Medium ausgelegt. Das Ventil zeichnet sich durch eine robuste Bauweise und eine präzise Steuerung aus.

Wie funktioniert das Resideo Zonen-Durchgangsventil V4043C?

Das Ventil arbeitet mit einem Synchronmotor, der einen einseitigen Lauf ermöglicht, und einem Federrückzug, der das Ventil in die Schließstellung bringt. Eine Not-Handverstellung ist über einen arretierbaren Hebel möglich, der eine Raststellung in der Ventilmittelstellung erlaubt. Diese Konstruktion sorgt für eine zuverlässige und flexible Steuerung der Durchflussmenge in Heiz- und Kühlsystemen.

Für welche Anwendungen ist das Ventil geeignet?

Das V4043C ist für die Temperaturregelung in einzelnen Zonen oder Räumen konzipiert und kann mit verschiedenen Raumthermostaten (z. B. T6360B) oder Uhrenthermostaten (z. B. T6631B, CM900) kombiniert werden. Es ist für den Einsatz in Heiz- und Kühlsystemen mit Wasser als Medium geeignet, jedoch nicht für Brauchwasser oder Leitungswasser. Die Nennweite DN 15 und der Kvs-Wert von 3 ermöglichen eine präzise Durchflussregelung.

Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet das Ventil?

Der Ventilkörper besteht aus Messing-Pressguss und verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen. Das Ventil ist für einen Nenndruck von PN 8 ausgelegt und kann Mediumtemperaturen von 5 °C bis 88 °C dauerhaft verarbeiten. Die Schutzart IP42 schützt die elektrischen Komponenten vor Fremdkörpern und Spritzwasser. Ein 3-adriges Anschlusskabel von circa 0,9 m Länge ist vorhanden. Die motorische Laufzeit beträgt 15 Sekunden.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Nennweite: DN 15
• Kvs-Wert: 3
• Nenndruck: PN 8
• Max. Schließdruck: 45 kPa
• Mediumtemperatur: 5 °C - 88 °C
• Anschluss: 230 V, 50 Hz
• Leistungsaufnahme: 6 W / 0,042 A
• Schutzart: IP42
• Laufzeit motorisch: 15 sec.
• Anschlusskabel: 3-adrig, ca. 0,9 m

Das Resideo Zonen-Durchgangsventil V4043C bietet eine zuverlässige und präzise Steuerung der Temperatur in Heiz- und Kühlsystemen. Mit seinem robusten Messinggehäuse, der Nennweite DN 15 und der Leistungsaufnahme von 6 W ist es eine effiziente Lösung für die Einzelraumregelung. Die Kombination aus Synchronmotor und Federrückzug sorgt für eine sichere Ventilstellung und flexible Bedienung.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Zonenventile und Antriebe
• Hersteller-Artikelnummer: V4043C1255/U
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Werkstoff des Gehäuses: Messing
• Mit Durchflussmesspunkt: nein
• Automatische Durchflussregelung: nein
• Geeignet für Brauchwasser: nein
• Druckstufe Artikel: PN 8
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Geeignet für Leitungswasser: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 3
• Mediumtemperatur (Dauerbetrieb): 5 - 88
• Nenndurchmesser Anschluss 1: DN 15
• Max. Differenzdruck in geöffneter Stellung: 1,4
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
• DIN-CERTCO-Zertifikat: nein
• Geprüft nach TÜV GS: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
