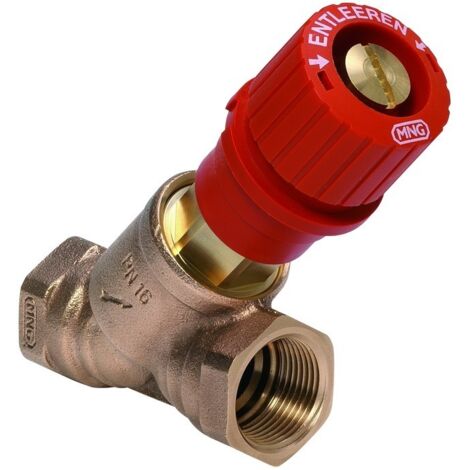

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 32

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 32

Das Resideo Strangabsperrventil Kombi-3-Plus ist ein robustes Ventil aus entzinkungsbeständigem Messing, das speziell für den Vorlauf in Heizungsanlagen entwickelt wurde. Mit einer Nennweite von DN 32 und einem Kvs-Wert von 13 ermöglicht es eine präzise Absperrung und Differenzdruckmessung. Es ist für den Einsatz mit Wasser oder Glykol-Wassergemischen bei Mediumtemperaturen von -20 °C bis 130 °C und einem Nenndruck von PN 16 geeignet.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Strangabsperrventils besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die rote Kennzeichnung weist auf die Verwendung im Vorlauf hin. Eine wartungsfreie Spindelabdichtung wird durch einen Doppel-O-Ring realisiert, während die Sitzabdichtung aus PTFE gefertigt ist. Das Ventil ist für Medien mit einem pH-Wert von 8 bis 9,5 ausgelegt.

Welche Funktionen und Messmöglichkeiten bietet das Strangabsperrventil?

Das Ventil ermöglicht eine generelle Entleerung und eine präzise Differenzdruckmessung. Beide Funktionen werden mittels eines Adapters über das Oberteil ausgeführt, wodurch keine zusätzlichen Anbauteile am Ventilgehäuse erforderlich sind. Ein Messanschluss und ein Impulsleitungsanschluss sind vorhanden. Die Voreinstellung ist plombier- und blockierbar, was eine präzise Einstellung und einen statischen hydraulischen Abgleich ermöglicht. Das Ventil ist für die Handbedienung geeignet.

Welche Anschlussmöglichkeiten und Medien sind kompatibel?

Das Strangabsperrventil verfügt über eine Nennweite von DN 32 und ist mit Muffengewinden nach DIN EN 10226-1 ausgestattet. Beide Anschlüsse sind als Innengewinde zylindrisch (BSPP) ausgeführt. Es ist für Gewinderohre sowie für Cu- und Präzisions-Stahlrohre (DN 10-20 mit Klemmring und Druckschraube, DN 25-80 für Gewinderohr) geeignet. Das Ventil ist speziell für Heizungswasser sowie Wasser-Glykolgemische nach VDI 2035 konzipiert. Es ist nicht für warmes Trinkwasser oder Leitungswasser geeignet.

Technische Daten

• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Nennweite: DN 32
• Nenndruck: PN 16
• Kvs-Wert: 13
• Mediumtemperatur: -20 °C - 130 °C
• pH-Wert: 8 - 9,5
• Anschluss: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Hydraulischer Abgleich: statisch
• Rohraußendurchmesser: 32

Das Resideo Strangabsperrventil Kombi-3-Plus bietet eine zuverlässige Lösung für die Absperrung und den statischen hydraulischen Abgleich in Heizungsanlagen. Die robuste Konstruktion aus entzinkungsbeständigem Messing, die wartungsfreie Spindelabdichtung und die PTFE-Sitzabdichtung ermöglichen einen dauerhaften Betrieb. Mit einer Nennweite von DN 32, einem Nenndruck von PN 16 und einem Kvs-Wert von 13 ist es für anspruchsvolle Anwendungen mit Wasser und Glykol-Wassergemischen bei Temperaturen bis 130 °C ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5000Y0032
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 32
• Voreinstellung plombier-/blockierbar: ja
• Venturidüse: dynamisch
• Hydraulischer Abgleich: statisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 55
• Länge Anschluss 2: 55
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 137
• Kvs-Wert: 13
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 32
