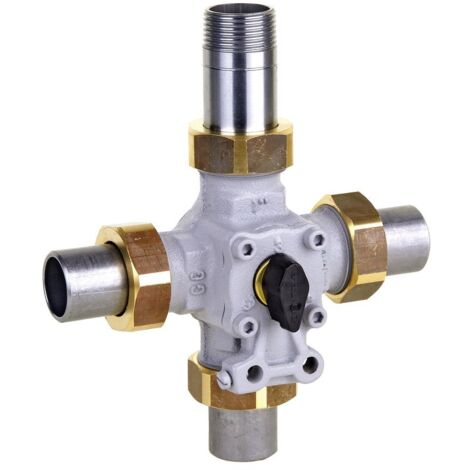

Resideo 4-Wege-Kompaktmischer ZRK, GG 20, PN 6, DN 40, Grau

Resideo 4-Wege-Kompaktmischer ZRK, GG 20, PN 6, DN 40, Grau

Der Resideo 4-Wege-Kompaktmischer ZRK ist ein robustes Regelungselement für Heizungs- und Kühlkreisläufe. Gefertigt aus Grauguss GG 20, ist dieser Mischer für einen Nenndruck von PN 6 und eine Nennweite von DN 40 ausgelegt. Er zeichnet sich durch eine lineare Temperaturcharakteristik und einen Stellwinkel von 90 Grad aus und eignet sich für den Einsatz mit Heißwasser oder Glykol-Wassergemischen.

Welche Materialien und Konstruktionsmerkmale zeichnen den Mischer aus?

Der Resideo 4-Wege-Kompaktmischer ZRK verfügt über ein Gehäuse aus Gusseisen EN-GJL-200 (Grauguss GG 20), das mit einer Grundierung als Oberflächenschutz versehen ist. Im Inneren sind ein Metallküken und ein Metall-Drehschieber mit einer speziellen Regelkurve verbaut. Diese Konstruktion ermöglicht einen Stellwinkel von 90° und trägt zur präzisen Steuerung der Mediumtemperatur bei.

Für welche Medien und Betriebsbedingungen ist der Mischer geeignet?

Die integrierte Regelkurve des Metall-Drehschiebers sorgt für eine lineare Temperaturcharakteristik, was eine gleichmäßige und vorhersagbare Mischung des Mediums ermöglicht. Der Mischer ist für den Betrieb mit Wasser oder einem Glykol-Wassergemisch mit bis zu 50 % Glykolanteil gemäß VDI 2035 konzipiert. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 °C und 110 °C. Die Bedienung des Mischers erfolgt über einen Elektromotor, was eine automatisierte und präzise Regelung ermöglicht.

Welche Anschlussoptionen und Bauform bietet der Kompaktmischer?

Der Resideo 4-Wege-Kompaktmischer ZRK ist in T-Form ausgeführt und mit verschiedenen Anschlussmöglichkeiten ausgestattet. Dazu gehören ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) sowie drei Schweißenden. Der Rohraußendurchmesser aller Anschlüsse beträgt 40 mm. Ergänzt wird dies durch drei Schweisstüllen, eine Gewindetülle und eine Überwurfmutter, die eine sichere und dichte Verbindung ermöglichen.

Technische Daten

• Werkstoff Gehäuse: Gusseisen EN-GJL-200 (Grauguss GG 20)
• Nennweite: DN 40
• Nenndruck: PN 6
• Drehwinkel: 90 °
• Kvs-Wert: 22 m³/h
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Mediumtemperatur: 2 °C - 110 °C
• Anschlüsse: 1x Außengewinde konisch BSPT-R, 3x Schweißende
• Rohraußendurchmesser Anschlüsse: 40 mm
• Bedienung: Elektromotor

Der Resideo 4-Wege-Kompaktmischer ZRK bietet mit seinem robusten Graugussgehäuse, der präzisen Metall-Drehschieberregelung und der flexiblen Anschlussausführung eine zuverlässige Lösung für die Temperaturregelung in Heiz- und Kühlkreisläufen. Die Auslegung für Wasser und Glykol-Wassergemisch sowie der Nenndruck PN 6 machen ihn vielseitig einsetzbar und unterstützen eine effiziente Systemsteuerung bei Temperaturen von 2 °C bis 110 °C.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: ZRK40
• Oberflächenschutz: Grundierung
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Schweißende
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 6
• Anschluss 3: Schweißende
• Anschluss 4: Schweißende
• Rohraußendurchmesser alle Anschlüsse: 40
• Max. Druckunterschied bei 20 °C: 0,03
• Länge Anschluss 1: 70
• Länge Anschluss 2: 70
• Länge Anschluss 3: 70
• Länge Anschluss 4: 70
• Durchführungsform: T-Form
• Mediumtemperatur (Dauerbetrieb): 2 - 110
• Nenndurchmesser: DN 40
