Resideo Druckregler DR300 aus Kugelgraphitguss DN 50, B

Resideo Druckregler DR300 aus Kugelgraphitguss DN 50, B

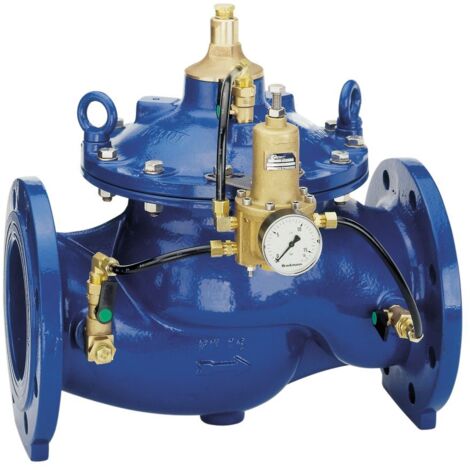

Der Resideo Druckregler DR300 aus Kugelgraphitguss DN 50 ist ein eigenmediumgesteuertes Kompaktgerät zur konstanten Druckreduzierung von variablen Eingangsdrücken. Er sorgt für einen stabilen Nachdruck zwischen 3 bar und 19 bar, unabhängig von schwankenden Durchflussmengen oder Eingangsdruck. Dieses Gerät ist ideal für den Einsatz mit Wasser bis 80 °C und eignet sich besonders bei engen Einbauverhältnissen, wie beispielsweise in Schächten, dank seiner kompakten Bauweise und der nicht erforderlichen Impulsleitung.

Wie funktioniert der Resideo Druckregler DR300?

Der Druckregler DR300 von Resideo arbeitet mit einer Hilfssteuerung, die eigenmediumgesteuert ist. Dies ermöglicht eine konstante Druckreduzierung, bei der der eingestellte Nachdruck stabil bleibt, selbst bei schwankenden Durchflussmengen und variablen Eingangsdrücken. Eine separate Impulsleitung ist für den Betrieb nicht erforderlich, was die Installation vereinfacht. Ein integriertes Pilotventil mit Manometer ermöglicht die Drucküberwachung, während ein Entlüftungsventil für eine sichere Funktion sorgt.

Aus welchen Materialien besteht der Druckregler DR300?

Das Gehäuse, der Deckel und der Membranteller des Druckreglers bestehen aus robustem Kugelgraphitguss (ISO 1083) und sind innen sowie außen pulverbeschichtet, was den Korrosionsschutz verbessert. Ventilsitz, Druckfeder und Steuerstange sind aus Edelstahl gefertigt. Die gewebeverstärkte Membrane besteht aus NBR, die Dichtungen aus NBR und EPDM. Der Regulierkegel ist aus Rotguss, und die Steuerleitungen sind aus hochwertigem Kunststoff. Das Pilotventil besteht aus Messing.

Für welche Einsatzbedingungen ist der DR300 geeignet?

Der Resideo Druckregler DR300 ist für den Einsatz mit Wasser als Medium bei Temperaturen von 2 °C bis 80 °C konzipiert. Er ist für einen maximalen Vordruck von 25 bar und einen reduzierten Druckbereich von 3 bar bis 19 bar geeignet. Die Nennweite beträgt DN 50, und die Flanschanschlüsse entsprechen der Druckstufe PN 25 nach ISO 7005-2 und DIN EN 1092-2. Das Gerät ist nicht für Gase oder Dampf geeignet.

Technische Daten

• Nennweite: DN 50
• Werkstoff Gehäuse: Kugelgraphitguss (ISO 1083)
• Anschlüsse: Flansch PN 25
• Medium: Wasser
• Mediumtemperatur: 2 °C - 80 °C
• Maximaler Vordruck: 25 bar
• Reduzierter Druck: 3 bar - 19 bar
• Kvs-Wert: 43
• Bauhöhe: 270 mm
• Mit Manometer: Ja

Der Resideo Druckregler DR300 bietet eine zuverlässige und präzise Druckreduzierung für Wasserinstallationen mit variablen Eingangsdruckverhältnissen. Seine robuste Bauweise aus Kugelgraphitguss und Edelstahlkomponenten sowie die kompakte Bauform machen ihn zu einer geeigneten Lösung für anspruchsvolle Einbausituationen. Die Druckregelung im Bereich von 3 bar bis 19 bar bei einem maximalen Vordruck von 25 bar ermöglicht eine stabile und sichere Druckhaltung in Rohrleitungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sonstige Wasserarmaturen
• Hersteller-Artikelnummer: DR300-50B
• Bauhöhe: 270
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Manometer: ja
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 50
• Max. Vordruck: 25
• Rohraußendurchmesser Anschluss 1: 50
• Rohraußendurchmesser Anschluss 2: 50
• Druckstufe Flansch: PN 25
• Länge Anschluss 1: 115
• Länge Anschluss 2: 115
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Siphon: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 43
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser Anschluss 1: DN 50
• Reduzierter Druck: 3 - 19
• Typenzulassung nach BBR/EKS: nein
