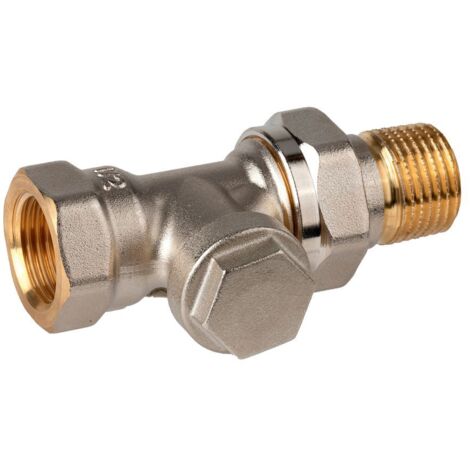

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Durchgangsausführung, 1/2"

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Durchgangsausführung, 1/2"

Die Resideo Rücklaufverschraubung Verafix ist eine vernickelte Messingverschraubung in Durchgangsausführung mit einer Anschlussgröße von 1/2 Zoll. Sie ist regulier- und absperrbar, wobei die Voreinstellung unabhängig von der Absperrung erfolgt. Die Durchflussrichtung ist beliebig wählbar. Das Produkt eignet sich für den Einsatz im Heizungsrücklauf und ist für Wasser mit bis zu 50 % Glykol nach VDI 2035 ausgelegt. Die Verschraubung verfügt über eine Entleermöglichkeit mittels Adapter und ist für Rohranschlüsse mit Innen- und Außengewinde konzipiert.

Wie ist die Verschraubung konstruiert und welche Materialien werden verwendet?

Die Rücklaufverschraubung Verafix besitzt ein Gehäuse aus Messing mit vernickelter Oberfläche, was Korrosionsschutz bietet. Die Dichtung ist als Dreifach-Dichtung ausgeführt: außen durch eine Verschlusskappe mit PTFE-Dichtung, innen mit einem O-Ring sowie einer metallischen Dichtung. Diese Konstruktion sorgt für eine zuverlässige Abdichtung und Langlebigkeit der Verschraubung.

Welche Anschlussmöglichkeiten und Maße bietet die Verafix Rücklaufverschraubung?

Die Verschraubung ist mit einem DN 15 Anschluss (1/2 Zoll) ausgestattet und verfügt über Innen- und Außengewinde. Der Universalanschluss DN 10-20 ist mit Muffengewinde nach DIN 2999 (ISO 7) für Gewinderohr sowie für Kupfer- und Präzisions-Stahlrohre von 10 bis 22 mm geeignet, wobei Klemmring und Druckschraube verwendet werden. Für die Nennweite DN 25 ist der Anschluss ebenfalls mit Muffengewinde nach DIN 2999 (ISO 7) für Gewinderohr vorgesehen. Die Bauhöhe beträgt 32 mm.

Wie funktioniert die Regulierung und Absperrung der Verschraubung?

Die Verafix Rücklaufverschraubung ist sowohl regulier- als auch absperrbar. Die Voreinstellung kann unabhängig von der Absperrung vorgenommen werden, was eine flexible Anpassung des Durchflusses ermöglicht. Die Bedienung erfolgt über einen Innensechskant, der eine präzise Einstellung erlaubt. Die Durchflussrichtung ist beliebig, was die Montage vereinfacht.

Welche Temperatur- und Druckbereiche sind für die Verschraubung zulässig?

Die Verschraubung ist für Mediumtemperaturen von mindestens -10 °C bis maximal 130 °C ausgelegt. Der maximale Betriebsdruck beträgt PN 10. Das Produkt ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen bis zu 50 % geeignet, entsprechend den Anforderungen der VDI 2035.

Welche zusätzlichen Funktionen sind verfügbar?

Die Rücklaufverschraubung bietet eine Entleermöglichkeit, die über einen separat erhältlichen Adapter (Artikelnummer VA3300A001) realisiert wird. Ein integriertes Entleerungsventil ist nicht vorhanden. Die Verschraubung ist nicht rechtwinklig ausgeführt und verfügt nicht über ein Quetschset.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: 1/2 Zoll
• Kvs-Wert: 1,25
• Werkstoff des Gehäuses: Messing vernickelt
• Ausführung: Innengewinde/Außengewinde
• Bauform: Durchgang
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bauhöhe: 32 mm

Die Resideo Rücklaufverschraubung Verafix bietet eine flexible und zuverlässige Lösung für den Heizungsrücklauf mit einer präzisen Regulierungsmöglichkeit und robustem Messinggehäuse. Die vernickelte Oberfläche und die Dreifach-Dichtung sorgen für eine lange Lebensdauer und sichere Abdichtung. Mit einem Kvs-Wert von 1,25, einer Nennweite von DN 15 und einer Temperaturbeständigkeit bis 130 °C ist sie für vielfältige Heizungsanwendungen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2400D0015
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 51
• Länge Anschluss 2: 80
• Abmessung Rohranschluss: 1/2 Zoll
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,09 - 1,25
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,25
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
