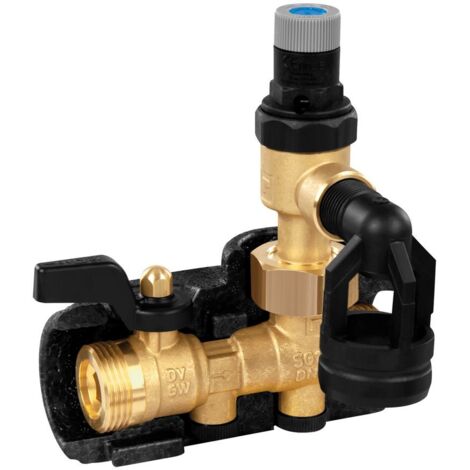

Resideo Sicherheitsgruppe SG150 Messing EA, 1/2", SG150-1/2EA

Resideo Sicherheitsgruppe SG150 Messing EA, 1/2", SG150-1/2EA

Die Resideo Sicherheitsgruppe SG150 Messing EA, 1/2" ist eine hochwertige Sicherheitsarmatur für geschlossene Wassererwärmer bis 200 Liter. Sie erfüllt die Anforderungen der DIN 1988 und DIN 4753 Teil 1 und ist DVGW-bauteilgeprüft sowie schallschutzgeprüft der Gruppe I ohne Auflage. Das Gehäuse aus entzinkungsbeständigem Messing sorgt für Langlebigkeit und Korrosionsbeständigkeit. Diese Sicherheitsgruppe ist ideal für den Einsatz in geschlossenen Trinkwassererwärmern in Wohn- und Gewerbegebäuden.

Welche Komponenten umfasst die Sicherheitsgruppe SG150?

Die Sicherheitsgruppe SG150 kombiniert mehrere sicherheitsrelevante Komponenten in einem Gerät. Sie besteht aus einem Kugelabsperrventil, einem Sicherheitsventil und einem Rückflussverhinderer mit Prüf- und Entleerungsstopfen. Diese Bauweise schützt den Wassererwärmer vor Überdruck und verhindert das Zurückfließen von Wasser in die Trinkwasserleitung. Das Sicherheitsventil ist bauteilgeprüft gemäß TRD 721, was die zuverlässige Druckentlastung ermöglicht.

Wie ist die Sicherheitsgruppe konstruiert und zu montieren?

Das Gehäuse der Sicherheitsgruppe ist aus entzinkungsbeständigem Messing gefertigt und verfügt über Außengewindeanschlüsse mit einem Nenndurchmesser von 1/2 Zoll (15 mm). Die Ausführung ist rechtwinklig, was eine flexible Einbaulage sowohl waagrecht als auch senkrecht ermöglicht. Die Anschlusslängen betragen jeweils 105 mm. Die Druckstufe ist PN 16, was den Einsatz bei einem maximalen Ansprechdruck von 6 bar erlaubt. Die Sicherheitsgruppe ist für Trinkwasser geeignet und kann in Systemen mit einer maximalen Mediumtemperatur von 40 °C verwendet werden.

Welche Normen und Prüfungen erfüllt die Sicherheitsgruppe?

Die Sicherheitsgruppe SG150 entspricht den Anforderungen der DIN 1988 und DIN 4753 Teil 1 für Wassererwärmer. Sie ist DVGW-bauteilgeprüft, was die Einhaltung der technischen und hygienischen Anforderungen für Trinkwasserinstallationen bestätigt. Zudem ist sie schallschutzgeprüft der Gruppe I ohne Auflage, was auf eine geringe Geräuschentwicklung im Betrieb hinweist. Das Sicherheitsventil ist bauteilgeprüft gemäß TRD 721, was die sichere Funktion bei Überdruck unterstützt.

Welche technischen Eigenschaften sind besonders hervorzuheben?

Die Sicherheitsgruppe ist für geschlossene Wassererwärmer mit einer Kapazität bis zu 200 Litern und einer maximalen Boilerleistung von 75 kW ausgelegt. Der Ansprechdruck des Sicherheitsventils liegt bei 6 bar. Die Armatur ist mit einer austauschbaren Umkehrklappe und einem Verschlusshahn ausgestattet, was Wartung und Betrieb erleichtert. Die Rohraußendurchmesser aller Anschlüsse betragen 15 mm, passend für Standardinstallationen.

Technische Daten

• Anschluss: Außengewinde
• Nenndurchmesser: 1/2 Zoll (15 mm)
• Werkstoff des Gehäuses: Messing (entzinkungsbeständig)
• Druckstufe: PN 16
• Maximale Boilerkapazität: 200 l
• Maximale Boilerleistung: 75 kW
• Ansprechdruck Sicherheitsventil: 6 bar
• Maximale Mediumtemperatur: 40 °C
• Einbaulage: waagrecht oder senkrecht
• Ausführung: rechtwinklig

Die Resideo Sicherheitsgruppe SG150 Messing EA, 1/2" bietet eine zuverlässige Absicherung für geschlossene Wassererwärmer bis 200 Liter. Mit ihrem robusten Gehäuse aus entzinkungsbeständigem Messing, einem Ansprechdruck von 6 bar und einer maximalen Boilerleistung von 75 kW ist sie für vielfältige Anwendungen im Trinkwasserbereich geeignet und unterstützt eine sichere und normgerechte Installation.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG150-1/2EA
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: nein
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 105
• Länge Anschluss 2: 105
• Überströmdruck: 6
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1/2 Zoll (15)
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
