Resideo Sicherheitsgruppe SG160S Messing EB, 3/4", SG160S-3/4EB

Resideo Sicherheitsgruppe SG160S Messing EB, 3/4", SG160S-3/4EB

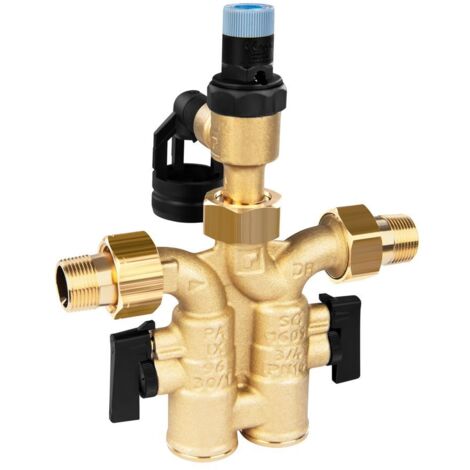

Die Resideo Sicherheitsgruppe SG160S Messing EB mit 3/4 Zoll Anschluss ist eine robuste und normgerechte Armatur für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807. Gefertigt aus Messing, ist sie für Trinkwasser bis zu einer maximalen Mediumtemperatur von 40 °C ausgelegt und für eine Boilerleistung von bis zu 150 kW geeignet. Die Gruppe kann flexibel waagrecht oder senkrecht installiert werden und ist DIN-DVGW sowie TÜV geprüft.

Welche Komponenten umfasst die Sicherheitsgruppe SG160S?

Die Sicherheitsgruppe SG160S von Resideo beinhaltet zwei Kugelabsperrventile, einen Rückflussverhinderer, einen Prüf- und Entleerungsstopfen, einen Sicherheitsventil-Austauschsatz A152 sowie einen Ablauftrichter. Diese Kombination ermöglicht eine sichere Absperrung, Rückflussverhinderung und kontrollierte Druckentlastung im Wassersystem. Die austauschbare Umkehrklappe und der Verschlusshahn sind weitere Merkmale, die die Wartung und den Betrieb erleichtern.

Für welche Anwendungen ist die Sicherheitsgruppe geeignet?

Diese Sicherheitsgruppe ist speziell für geschlossene Wassererwärmer konzipiert und erfüllt die Anforderungen der DIN 1988 und DIN 4807. Sie eignet sich für Trinkwasseranlagen mit einem maximalen Betriebsdruck von PN 16 und einem Ansprechdruck des Sicherheitsventils von 8 bar. Die Armatur ist für den Einsatz in Heizungs- und Warmwasseranlagen mit einer maximalen Boilerleistung von 150 kW ausgelegt.

Wie ist die Sicherheitsgruppe SG160S konstruiert und montiert?

Das Gehäuse der Sicherheitsgruppe besteht aus Messing und ist unbehandelt. Die Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgeführt. Die Länge der Anschlüsse beträgt jeweils 59 mm. Die Sicherheitsgruppe ist rechtwinklig gebaut und kann sowohl waagrecht als auch senkrecht eingebaut werden, was flexible Installationsmöglichkeiten bietet.

Welche Normen und Prüfungen erfüllt die Sicherheitsgruppe?

Die Sicherheitsgruppe SG160S ist nach DIN 1988 und DIN 4807 für geschlossene Wassererwärmer ausgelegt. Sie wurde DIN-DVGW und TÜV geprüft, was auf eine geprüfte Qualität und Sicherheit hinweist. Diese Prüfungen bestätigen die Eignung der Armatur für den Einsatz in Trinkwasseranlagen und die Einhaltung relevanter Sicherheitsstandards.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nennweite: 3/4 Zoll (20 mm)
• Druckstufe: PN 16
• Ansprechdruck: 8 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 150 kW
• Einbaulage: waagrecht oder senkrecht
• Ausführung: rechtwinklig
• Austauschbare Umkehrklappe: ja

Die Resideo Sicherheitsgruppe SG160S Messing EB mit 3/4 Zoll Anschluss bietet eine zuverlässige und normgerechte Lösung für den Schutz geschlossener Wassererwärmer. Mit ihrer robusten Messingkonstruktion, der Eignung für Trinkwasser bis 40 °C und einer maximalen Boilerleistung von 150 kW ist sie eine langlebige Komponente für Warmwasseranlagen. Die DIN-DVGW und TÜV geprüfte Ausführung mit einem Ansprechdruck von 8 bar und einer Druckstufe von PN 16 unterstreicht die hohe Qualität und Sicherheit des Produkts.

Lieferumfang

• 1x Resideo Sicherheitsgruppe SG160S
• 2x Kugelabsperrventil
• 1x Rückflussverhinderer
• 1x Prüf- und Entleerungsstopfen
• 1x Sicherheitsventil-Austauschsatz A152
• 1x Ablauftrichter

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG160S-3/4EB
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: nein
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 150
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 20
• Länge Anschluss 1: 59
• Länge Anschluss 2: 59
• Überströmdruck: 8
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 3/4 Zoll (20)
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
