Allgemeine Beschreibung

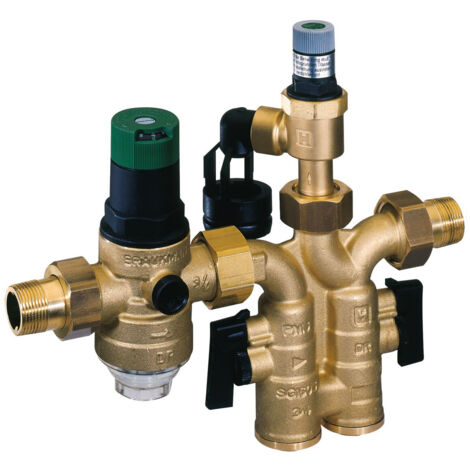

Die Resideo Sicherheitsgruppe SG160SD ist eine kompakte Armatur, die speziell für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 entwickelt wurde. Sie bietet eine umfassende Absicherung für druckfeste Warmwasserbereiter bis zu einem Volumen von 1000 Litern. Die Sicherheitsgruppe umfasst alle erforderlichen Komponenten wie Druckminderer, Rückflussverhinderer, Kugelabsperrventile und Sicherheitsventil, die in einem kompakten Design zusammengefasst sind.Technische daten
- Werkstoff des Gehäuses: Messing
- Anschluss: Außengewinde
- Medium: Kaltwasser
- Vordruck: max. 16 bar
- Max. Boilerleistung: 150 kW
- Mediumtemperatur: max. 40 °C
- Hinterdruck: 1,5 - 6 bar
- Ansprechdruck: 6 bar
- Nennweite: 1 Zoll (25 mm)
- Druckstufe: PN 16
- Länge Anschluss 1: 148 mm
- Länge Anschluss 2: 148 mm
- Arbeitslänge Anschluss 1: 16,8 mm
- Arbeitslänge Anschluss 2: 16,8 mm
Kompatibilität und Zubehör
- Inklusive Druckminderer
- 2 Kugelabsperrventilen
- Rückflussverhinderer
- Prüf- und Entleerungsstopfen
- Sicherheitsventil-Austauschsatz A152
- Ablauftrichter
Installation
- Einbaulage: waagrecht oder senkrecht
Anwendung
- Zur Absicherung von druckfesten Warmwasserbereitern
- Verhindert Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser
- Schützt den Wassererwärmer durch selbsttätiges Öffnen und Schließen des Sicherheitsventils
Weitere Informationen
- DIN-DVGW und TÜV geprüft
- Bauteilgeprüft gemäß TRD 721 für den Druckbereich 1 - 6 bar
- Schallschutzgeprüft Klasse 1
- KTW-Empfehlungen für Trinkwasser werden eingehalten
- Medium: Wasser
- Werkstoff Ventilkörper: entzinkungsbeständiges Messing
