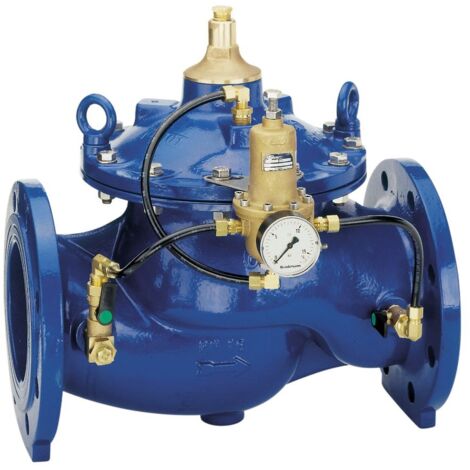

Resideo Druckhalteventil DH300 GGG plvb, A DN 80, Blau

Resideo Druckhalteventil DH300 GGG plvb, A DN 80, Blau

Das Resideo Druckhalteventil DH300 GGG plvb, A DN 80, Blau ist ein eigenmediumgesteuertes Kompaktgerät zur eingangsseitigen Druckregelung. Es ist besonders geeignet für enge Einbauverhältnisse, wie beispielsweise in Schächten, da keine separate Impulsleitung erforderlich ist. Dieses Ventil ist für Trinkwasseranwendungen bis 80 °C ausgelegt.

Wie funktioniert das Resideo Druckhalteventil DH300?

Das Druckhalteventil DH300 arbeitet mit einer Hilfssteuerung, die eigenmediumgesteuert ist. Dies bedeutet, dass das Medium selbst die Steuerung des Ventils übernimmt, wodurch keine externe Impulsleitung notwendig ist. Ein integriertes Entlüftungsventil sorgt für eine zuverlässige Entlüftung des Systems. Die Steuerleitungen bestehen aus hochwertigem Kunststoff, während das Pilotventil aus Messing gefertigt ist. Diese Bauweise ermöglicht eine präzise und stabile Druckregelung.

Welche Materialien und Werkstoffe werden verwendet?

Für eine hohe Beständigkeit und Langlebigkeit sind Gehäuse, Deckel und Membranteller des Ventils aus Kugelgraphitguss (ISO 1083) gefertigt und innen sowie außen pulverbeschichtet, was den Korrosionsschutz erhöht. Der Ventilsitz, die Druckfeder und die Steuerstange bestehen aus Edelstahl, um eine lange Lebensdauer und hohe Beständigkeit gegen Verschleiß zu sicherzustellen. Die gewebeverstärkte Membrane ist aus NBR, die Dichtungen aus EPDM. Der Regulierkegel ist aus Rotguss gefertigt, was eine gute Kombination aus Festigkeit und Korrosionsschutz bietet.

Welche technischen Eigenschaften und Einsatzbereiche zeichnen das Ventil aus?

Das Druckhalteventil ist für den Einsatz mit Flüssigkeiten, insbesondere Trinkwasser, ausgelegt und nicht für Gase oder Dampf geeignet. Es ist für einen Vordruck von maximal 16 bar und eine Druckstufe von PN 16 konzipiert. Der Ansprechdruckbereich liegt zwischen 3 und 15 bar, was eine flexible Anpassung an verschiedene Druckanforderungen ermöglicht. Die maximale Mediumtemperatur beträgt 80 °C. Die Anschlüsse sind als Flansch ausgeführt, passend für Rohrleitungen mit einem Nenndurchmesser von DN 80.

Warum ist das Ventil besonders für enge Einbausituationen geeignet?

Das Resideo DH300 ist als Kompaktgerät konzipiert, das speziell für beengte Einbauverhältnisse wie Schächte entwickelt wurde. Durch die eigenmediumgesteuerte Hilfssteuerung entfällt das Verlegen einer Impulsleitung, was den Installationsaufwand reduziert und die Montage vereinfacht. Die kompakte Bauhöhe von 330 mm und die Länge von 310 mm ermöglichen eine flexible Integration in bestehende Anlagen.

Technische Daten

• Nennweite: DN 80
• Druckstufe: PN 16
• Vordruck: max. 16 bar
• Ansprechdruck: 3 - 15 bar
• Max. Mediumtemperatur: 80 °C
• Werkstoff Gehäuse: Kugelgraphitguss
• Anschlüsse: Flansch
• Bauhöhe: 330 mm
• Länge: 310 mm
• Medium: Trinkwasser

Das Resideo Druckhalteventil DH300 GGG plvb, A DN 80, Blau bietet eine zuverlässige Druckregelung für Trinkwasseranlagen. Die robuste Konstruktion aus Kugelgraphitguss und Edelstahl sowie die pulverbeschichtete Oberfläche sichern eine lange Lebensdauer. Mit einer Nennweite von DN 80, einer Druckstufe von PN 16 und einer maximalen Mediumtemperatur von 80 °C ist dieses Ventil eine leistungsstarke Komponente für anspruchsvolle Anwendungen, insbesondere bei beengten Platzverhältnissen und einem Ansprechdruck von 3 bis 15 bar.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Pilotgesteuerte Regelventile
• Hersteller-Artikelnummer: DH300-80A
• Bauhöhe: 330
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 310
• Werkstoff des Gehäuses: Gusseisen
• Rohraußendurchmesser: 80
• Arbeitslänge: 310
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 16
• Vordruck: 16
• Max. Mediumtemperatur (Dauerbetrieb): 80
• Geeignet für Dampf: nein
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
