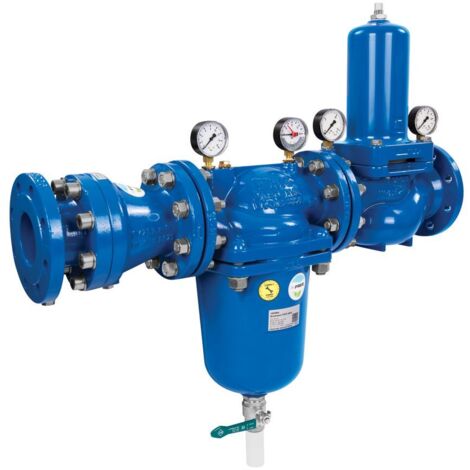

Resideo Wasserstation HS10S-FA, DN 65, rückspülbar

Resideo Wasserstation HS10S-FA, DN 65, rückspülbar

Die Resideo Wasserstation HS10S-FA, DN 65, ist eine rückspülbare Armatur, die für die zuverlässige Wasserversorgung von Anlagen mit großem Wasserverbrauch konzipiert wurde. Sie vereint einen Rückflussverhinderer, einen rückspülbaren Filter und einen Druckminderer in einem kompakten Gerät. Diese Wasserstation eignet sich ideal für den Einsatz in großen Wohngebäuden, der kommunalen Wasserversorgung sowie in gewerblichen und industriellen Verbrauchsanlagen. Sie ist für Trinkwasser mit Mediumtemperaturen von 2 °C bis 65 °C ausgelegt.

Welche Funktionen bietet die Resideo Wasserstation HS10S-FA?

Die Wasserstation HS10S-FA integriert alle erforderlichen Armaturen für eine effiziente Wasseraufbereitung. Ein Rückflussverhinderer verhindert das Zurückfließen von Wasser in das Versorgungsnetz. Der rückspülbare Feinfilter mit einer Maschenweite von 100 my entfernt zuverlässig Schmutzpartikel aus dem Trinkwasser. Ein integrierter Druckminderer reguliert den Wasserdruck auf einen reduzierten Bereich von 1,5 bar bis 7,5 bar, um nachgeschaltete Installationen zu schützen. Ein Manometer zur Drucküberwachung ist ebenfalls vorhanden.

Aus welchen Materialien besteht die Wasserstation?

Das Gehäuse der Wasserstation besteht aus robustem Gusseisen (Werkstoffgüte GGG 40 / GJS-400-15) und ist innen sowie außen pulverbeschichtet, was einen hohen Korrosionsschutz bietet. Die Filtertasse ist ebenfalls aus Gusseisen gefertigt. Das Filtersieb besteht aus rostfreiem Edelstahl, während die Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt sind. Alle verwendeten Materialien sind bleifrei mit einem Bleianteil von weniger als 0,1 %, was die Eignung für Trinkwasseranwendungen unterstreicht.

Wie wird die Wasserstation installiert und betrieben?

Die Resideo Wasserstation HS10S-FA ist für eine waagerechte Einbaulage vorgesehen, wobei die Filtertasse nach unten ausgerichtet sein muss. Sie verfügt über Flanschanschlüsse nach DIN-Norm mit einer Nennweite von DN 65 und einer Druckstufe von PN 16. Der maximale Vordruck beträgt 16 bar. Die Einbaulänge der Station beträgt 820 mm und die Bauhöhe 804 mm. Eine Ablassmöglichkeit mit einem Rohraußendurchmesser von 25 mm ist vorhanden.

Technische Daten

• Nennweite: DN 65
• Anschlüsse: Flansch
• Druckstufe: PN 16
• Vordruck: max. 16 bar
• Reduzierter Druckbereich: 1,5 - 7,5 bar
• Mediumtemperatur: 2 °C - 65 °C
• Filterfeinheit: 100 my
• Kvs-Wert: 49
• Bauhöhe: 804 mm
• Einbaulänge: 820 mm

Die Resideo Wasserstation HS10S-FA bietet eine zuverlässige und effiziente Lösung für die Trinkwasserversorgung in anspruchsvollen Umgebungen. Durch die Kombination von Filtration, Druckminderung und Rückflusssicherung in einem robusten Gehäuse aus pulverbeschichtetem Gusseisen stellt sie eine langlebige Komponente für große Wasserverbrauchsanlagen dar. Mit einem Nenndurchmesser von DN 65, einer Druckstufe von PN 16 und einer Filterfeinheit von 100 my sorgt sie für eine konstante Wasserqualität und einen stabilen Betriebsdruck.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Filter, -Kombinationen, Schmutzfänger
• Hersteller-Artikelnummer: HS10S-65FA
• Werkstoff des Gehäuses: Gusseisen
• Mit Manometer: ja
• Einbaulänge: 820
• Einbaulage: horizontal
• Bauhöhe: 804
• Mit Entlüftungsventil: nein
• Druckabfall bei Nenndurchfluss: 1
• Mit Druckminderer: ja
• Werkstoff Filtertasse: Gusseisen
• Werkstoffgüte Filtertasse: Gusseisen GGG 40 (GJS-400-15)
• Filter rückspülbar: ja
• Druckstufe Artikel: PN 16
• Mit Dichtungsmaterial: ja
• Druckstufe Flansch: PN 16
• Maschenweite Filterelement: 100
• Material Filterelement: rostfreier Stahl
• Max. Arbeitsdruck: 16
• Rohraußendurchmesser Ablassanschluss: 25
• Höhe Filtergehäuse: 434
• Norm Flansch: DIN
• Kvs-Wert: 49
• Mit Ablassmöglichkeit (Anschluss): ja
• Anschlüsse: Flansch
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 2 - 65
• Nenndurchmesser: DN 65
• Werkstoffgüte des Gehäuses: Gusseisen GGG 40 (GJS-400-15)
• Oberflächenschutz Gehäuse: pulverbeschichtet
• Nennströmung: 49
• Mit Filterelement: ja
• DVGW-Siegel für Wasser: ja
• Werkstoff des Gehäuses: Gusseisen
• Mit Manometer: ja
• Einbaulänge: 820
• Einbaulage: horizontal
• Bauhöhe: 804
• Mit Entlüftungsventil: nein
• Druckabfall bei Nenndurchfluss: 1
• Mit Druckminderer: ja
• Werkstoff Filtertasse: Gusseisen
• Werkstoffgüte Filtertasse: Gusseisen GGG 40 (GJS-400-15)
• Filter rückspülbar: ja
• Druckstufe Artikel: PN 16
• Mit Dichtungsmaterial: ja
• Druckstufe Flansch: PN 16
• Maschenweite Filterelement: 100
• Material Filterelement: rostfreier Stahl
• Max. Arbeitsdruck: 16
• Rohraußendurchmesser Ablassanschluss: 25
• Höhe Filtergehäuse: 434
• Norm Flansch: DIN
• Kvs-Wert: 49
• Mit Ablassmöglichkeit (Anschluss): ja
• Anschlüsse: Flansch
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 2 - 65
• Nenndurchmesser: DN 65
• Werkstoffgüte des Gehäuses: Gusseisen GGG 40 (GJS-400-15)
• Oberflächenschutz Gehäuse: pulverbeschichtet
• Nennströmung: 49
• Mit Filterelement: ja
• DVGW-Siegel für Wasser: ja
