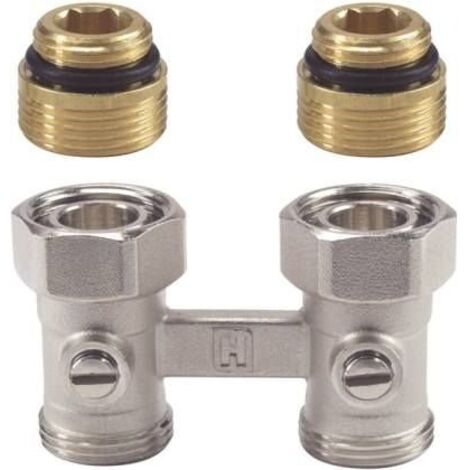

Allgemeine Beschreibung
Das Doppelventil ist ein doppeltes Absperrventil mit konischer Dichtung, das für Kompaktheizkörper in 2-Rohr-Heizungssystemen konzipiert ist. Es wird zur Absperrung von einzelnen Heizkörpern mit integrierten Ventilgarnituren in Zweirohr-Anlagen eingesetzt und ist geeignet für Heißwasser-Heizungsanlagen.Technische daten
- Max. Betriebsdruck: 10 bar
- Mittenabstand Zufuhr/Rücklauf: 50 mm
- Kvs-Wert: 3,5
- Nennweite: DN 15
- Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
- Min. Mediumtemperatur: 2 °C
- Max. Mediumtemperatur: 120 °C
- Material des Gehäuses: Messing vernickelt
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Länge: 70 mm
Kompatibilität und Zubehör
- Kompatibel mit Heizkörpern mit einem Abgang von 3/4" Außengewinde oder 1/2" Innengewinde
- Geeignet für Zweirohrsysteme
Installation
- Anschluss rohrseitig: 3/4'' Außengewinde mit Eurokonus für Kupferrohr, Weichstahlrohr, Kunststoff- und Verbundrohre
- Anschluss heizkörperseitig: 3/4'' Außengewinde mit Eurokonus
- Anschlussrichtung zum Boden: gerade
Anwendung
Das Doppelventil wird in Wasserheizungssystemen eingesetzt und dient ausschließlich der Absperrung. Es hat keine Entleerungs- oder Durchflussvoreinstellung.Weitere Informationen
- Fabrikat: Resideo
- Typ: Honeywell Home V2495DY015
- Abschließbar: nein
- Oberflächenschutz: vernickelt
- Einstellbar: nein
- Geeignet für Füll-/Entleerungshahn: nein
- Zufuhr/Rücklauf Kreuzanschluss: nein
- Selbstregulierend: nein
- Thermostatische Vorbereitung: nein
