Allgemeine Beschreibung

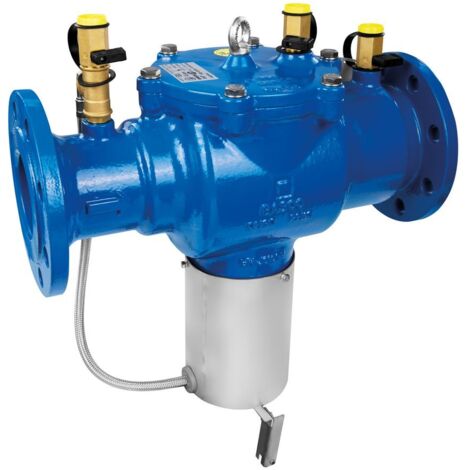

Der Resideo Systemtrenner BA300 ist eine hochwertige Armatur, die zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 und DIN 12729 geeignet ist. Er basiert auf dem Dreikammernprinzip und enthält zwei Rückflussverhinderer, ein Ablassventil sowie drei Kugelhähne für den Anschluss eines elektronischen Differenzdruck-Messgeräts (z.B. TK295). Das Gehäuse besteht aus Sphäroguss mit einer Polyamidbeschichtung, während die Rückflussverhinderer aus nichtrostendem Stahl und Messing gefertigt sind. Dichtelemente bestehen aus EPDM.Technische daten
- Höhe: 486 mm
- Nennweite: DN 100
- Einbaulänge: 530 mm
- Max. Mediumtemperatur (Dauerbetrieb): 65 °C
- Max. Vordruck: 10 bar
- Druckstufe Flansch: PN 10
- Nenndurchsatz: 108
- Ansprechdruck: 0,14 bar
- Druckabfall bei Nenndurchfluss: 1 bar
- Kvs-Wert: 108
- Rohraußendurchmesser Ablassanschluss: 150 mm
- Norm Flansch: DIN
Kompatibilität und Zubehör
- Geeignet für Trinkwasser
- Kompatibel mit elektronischen Differenzdruck-Messgeräten (z.B. TK295)
Installation
- Einbaulage: horizontal, Ablassventil nach unten
Weitere Informationen
- DVGW-, ACS-, NF- und Belgaqua-zertifiziert
- Wartungspflichtige Armatur nach DIN EN 806-5
- Werkstoff des Gehäuses: Gusseisen
- Oberflächenschutz: pulverbeschichtet
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
