Resideo Heizungskugelhahn Stop-ball Messing, Muffe, DN 40

Resideo Heizungskugelhahn Stop-ball Messing, Muffe, DN 40

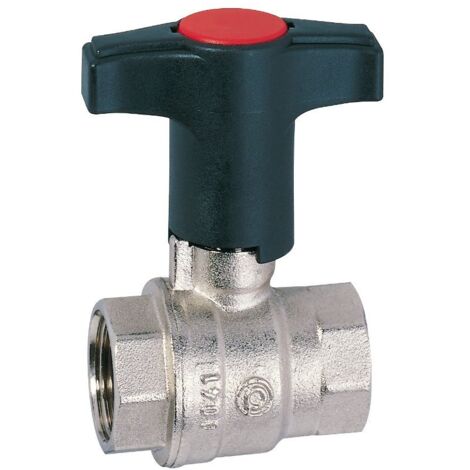

Der Resideo Heizungskugelhahn Stop-ball aus Messing, Typ Braukmann VB550Y0040, ist eine robuste Rohrleitungsarmatur mit vollem Querschnitt für einen hohen Kvs-Wert. Er ist speziell für den Einsatz in Heizungsanlagen mit Heißwasser und Glykol-Wassergemischen konzipiert. Mit einer Nennweite von DN 40 und einem Nenndruck von PN 16 bietet dieser Kugelhahn eine zuverlässige Lösung für vielfältige Anwendungen.

Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Das Gehäuse des Heizungskugelhahns besteht aus entzinkungsbeständigem Messing (DZR) und ist vernickelt, was eine hohe Beständigkeit gegen Korrosion sicherstellt. Die Kugel ist ebenfalls aus Messing gefertigt und hartverchromt. Für die Kugelabdichtung wird Polytetrafluorethylen (PTFE) verwendet, während die Spindelabdichtung aus PTFE und Fluorkautschuk (FPM/FKM) besteht. Die Spindel selbst ist aus Messing. Diese Materialkombination trägt zu einer langen Lebensdauer und zuverlässigen Funktion der Armatur bei. Die Gehäusekonstruktion ist einteilig und ermöglicht einen Volldurchgang.

Welche Anschluss- und Betriebsparameter sind zu beachten?

Der Kugelhahn verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlussseiten, jeweils mit einer Länge von 46,75 mm und einer Arbeitslänge von 17,5 mm. Die Nennweite beträgt DN 40, passend für Rohrleitungen dieser Dimension. Die Armatur ist für einen Nenndruck von PN 16 ausgelegt. Sie kann Medien mit Temperaturen von 2 °C bis 110 °C führen. Geeignet ist sie für Wasser und Glykol-Wassergemische bis zu 50 % nach VDI 2035, wobei der pH-Wert des Mediums zwischen 8 und 9,5 liegen sollte.

Wie erfolgt die Bedienung des Heizungskugelhahns?

Die Betätigung des Kugelhahns erfolgt über einen verlängerten Knebelgriff. Dieser Handgriff hat eine Länge von 150 mm und eine Höhe von 82 mm, was eine einfache und sichere Handhabung ermöglicht. Der Kugelhahn ist als Stop-ball mit vollem Durchgang ausgeführt, was einen minimalen Druckverlust und eine hohe Durchflussleistung ermöglicht.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 202
• Nenndruck: PN 16
• Mediumtemperatur (Dauerbetrieb): 2 - 110 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Gehäuse: vernickelt
• Material Kugel: Messing, hartverchromt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindel: Messing
• Material sekundäre Spindeldichtung: Fluorkautschuk (FPM/FKM)

Der Resideo Heizungskugelhahn Stop-ball bietet eine zuverlässige und langlebige Lösung für Heizungsinstallationen. Mit seiner robusten Messingausführung, der Nennweite von DN 40, einem Nenndruck von PN 16 und einem Kvs-Wert von 202 ist er für anspruchsvolle Anwendungen geeignet. Die entzinkungsbeständige Konstruktion und der breite Mediumtemperaturbereich von 2 °C bis 110 °C stellen eine dauerhafte und sichere Funktion in Heizungsanlagen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: VB550Y0040
• Ausführung: gerade
• Schlüsselweite: 55
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Dichtung: Polytetrafluorethylen (PTFE)
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: verchromt
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 46,75
• Länge Anschluss 2: 46,75
• Arbeitslänge Anschluss 1: 17,5
• Arbeitslänge Anschluss 2: 17,5
• Ventilwinkel: 90
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 82
• Länge Handgriff: 150
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Kvs-Wert: 202
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 2 - 110
• Nenndurchmesser Anschluss 1: DN 40
• Fettfrei: nein
• Oberflächenschutz Gehäuse: vernickelt
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
• VdS-geprüft: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
