Allgemeine Beschreibung

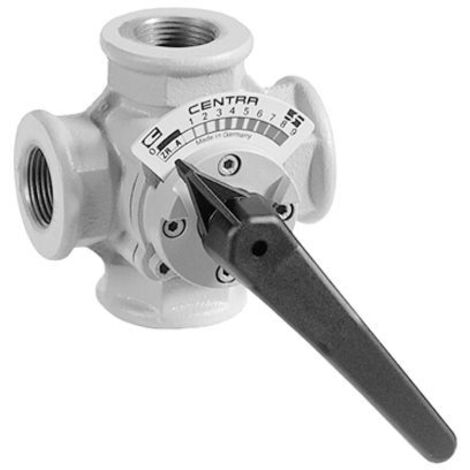

Der Resideo 4-Wege-Muffenmischer ZR ist ein robuster Mischermischer aus hochwertigem Grauguss (GG 20). Er eignet sich für die Verwendung mit Heißwasser oder einem Glykol-Wassergemisch (max. 50%) und bietet eine zuverlässige Lösung für verschiedene Anwendungen in der Regelungstechnik.Technische daten
- Nenndruck: PN 6
- Nennweite: DN 40
- Kvs-Wert: 25 m³/h
- Mediumtemperatur: 2 °C - 130 °C
- Drehwinkel: 90 °
- Rohraußendurchmesser aller Anschlüsse: 40 mm
- Länge Anschluss 1: 75 mm
- Länge Anschluss 2: 75 mm
- Länge Anschluss 3: 75 mm
- Länge Anschluss 4: 75 mm
- Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
Kompatibilität und Zubehör
- Medium: Wasser mit max. 50 % Glykol nach VDI 2035
- Hinweis: Baugleich mit ehem. Honeywell Artikel
Installation
- Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Anschluss 3: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Anschluss 4: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Anwendung
Der Muffenmischer wird in Heizungs- und Kühlanlagen eingesetzt, um die Temperatur und den Durchfluss von Wasser oder Glykol-Wassergemischen zu regeln. Er ist ideal für Anwendungen, bei denen eine präzise Steuerung erforderlich ist.Weitere Informationen
- Oberflächenschutz: Grundierung
- Doppelte O-Ring-Abdichtung für zusätzliche Sicherheit
- Verchromtes, mit Spezialfett behandeltes Mischerküken
- Rundum vertauschbare Anschlüsse für flexible Installation
