Resideo Anschlussverschraubung VST06B Messing B, 2"

Resideo Anschlussverschraubung VST06B Messing B, 2"

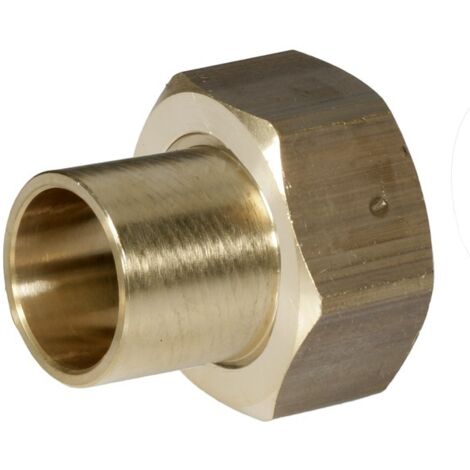

Die Resideo Anschlussverschraubung VST06B aus Messing ist ein dreiteiliges, gerades Ersatzteil mit einer Nennweite von 2 Zoll (DN 50). Sie ist speziell für die sichere Verbindung in Wasserinstallationen konzipiert und kompatibel mit einer Vielzahl von Resideo Braukmann Armaturen, darunter D06F, D06FH, D06FN, FF06, FK06, F76CS, FK76CS, F76S, SG160S, SG160SD, SG150 und BA295. Diese Verschraubung ist baugleich mit ehemaligen Honeywell Artikeln.

Welche Armaturen sind mit der Anschlussverschraubung VST06B kompatibel?

Die Resideo Anschlussverschraubung VST06B dient als passendes Ersatzteil für eine breite Palette von Resideo Braukmann Armaturen. Dazu gehören die Modelle D06F, D06FH, D06FN, FF06, FK06, F76CS, FK76CS, F76S, SG160S, SG160SD, SG150 sowie BA295. Die Baugleichheit mit früheren Honeywell Artikeln ermöglicht eine einfache Integration in bestehende Systeme und unterstützt die Instandhaltung von Wasserinstallationen.

Wie ist die Anschlussverschraubung VST06B konstruiert und aus welchem Material besteht sie?

Die Anschlussverschraubung VST06B ist in einer robusten, dreiteiligen und geraden Form ausgeführt. Sie besteht vollständig aus Messing der Werkstoffgüte CuZn39Pb3 (CW617N). Ein Anschluss ist als zylindrisches Innengewinde (BSPP) ausgeführt, der andere als Lötmuffe. Beide Anschlüsse sind unbehandelt und ohne zusätzlichen Oberflächenschutz. Für eine zuverlässige Abdichtung ist die Verschraubung mit Dichtungsmaterial aus Nitrilkautschuk (NBR) ausgestattet. Der Ventilanschluss ist flach dichtend und hat eine Größe von G 2 1/2. Der Rohranschluss beträgt 54 mm.

Welche technischen Eigenschaften zeichnen die Anschlussverschraubung aus?

Die Resideo Anschlussverschraubung VST06B ist für einen maximalen Arbeitsdruck von 25 bei 20 °C ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -20 und 70. Beide Anschlüsse haben einen Nenndurchmesser von 2 Zoll (50). Die Schlüsselweite beträgt 84. Die Verschraubung ist nicht reduzierend, exzentrisch oder mit zusätzlichen Funktionen wie Entleerungsventil, Entlüfter oder Stoßnocken ausgestattet. Sie ist nicht systemgebunden und verfügt über keine speziellen Prüf- oder Zertifizierungen wie DVGW, TÜV oder FM.

Technische Daten

• Nennweite: DN 50
• Rohranschluss: 54 mm
• Ventilanschlussgröße: G 2 1/2
• Nenndurchmesser: 2 Zoll (50)
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): -20 - 70
• Schlüsselweite: 84
• Material Dichtung: Nitrilkautschuk NBR
• Werkstoff des Anschlusses: Messing CuZn39Pb3 (CW617N)
• Ausführung: 3-teilig

Die Resideo Anschlussverschraubung VST06B aus Messing bietet eine zuverlässige und langlebige Verbindungslösung für Wasserinstallationen. Mit einem Nenndurchmesser von 2 Zoll und einer robusten dreiteiligen Messingkonstruktion ist sie für einen maximalen Arbeitsdruck von 25 bei 20 °C und Mediumtemperaturen von -20 bis 70 ausgelegt. Ihre Kompatibilität mit einer Vielzahl von Resideo Braukmann Armaturen stellt die Werterhaltung bestehender Systeme sicher.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: VST06-2B
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 84
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Lötmuffe
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 2 Zoll (50)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Material Dichtung: Nitrilkautschuk NBR
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): -20 - 70
• Nenndurchmesser Anschluss 1: 2 Zoll (50)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW617N)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
