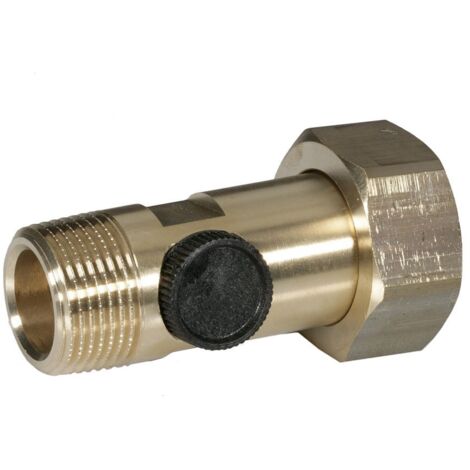

Resideo Spezialtülle für Manometeranschluss VSTM zu SG160S/SD, R 3/4"

Resideo Spezialtülle für Manometeranschluss VSTM zu SG160S/SD, R 3/4"

Die Resideo Spezialtülle für Manometeranschluss VSTM zu SG160S/SD, R 3/4" ist ein essenzielles Ersatzteil aus Messing, das speziell für die Sicherheitsgruppen SG160S und SG160SD entwickelt wurde. Sie dient als präzises Verbindungselement für den Manometeranschluss und ist baugleich mit dem früheren Honeywell-Artikel. Diese Außengewindetülle mit einem Rohranschluss von R 3/4" und einem Manometeranschluss von R 1/4" ist für die Instandhaltung und den Werterhalt von Wasserinstallationen vorgesehen.

Für welche Sicherheitsgruppen ist die Spezialtülle geeignet?

Die Resideo Spezialtülle VSTM-3/4A ist gezielt für den Einsatz in den Sicherheitsgruppen SG160S und SG160SD konzipiert. Sie stellt eine zuverlässige Verbindung für den Manometeranschluss sicher und trägt somit zur korrekten Funktion dieser wichtigen Komponenten in Wasserinstallationen bei. Als Ersatzteil unterstützt sie die Betriebssicherheit bestehender Anlagen.

Welche technischen Eigenschaften bietet die Spezialtülle?

Diese Spezialtülle von Resideo ist eine 3-teilige, gerade Ausführung mit einer Schlüsselweite von 37 mm. Sie besteht aus hochwertigem Messing der Werkstoffgüte CuZn39Pb3 (CW617N). Anschluss 1 ist ein Innengewinde zylindrisch (BSPP), während Anschluss 2 ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) ist. Beide Anschlüsse sind unbehandelt. Der Nenndurchmesser für beide Anschlüsse beträgt 3/4 Zoll (DN 20). Eine integrierte Dichtung aus Nitrilkautschuk NBR ermöglicht eine flachdichtende Verbindung am Ventilanschluss der Größe G 1.

Für welche Betriebsbedingungen ist die Spezialtülle ausgelegt?

Die Spezialtülle ist für einen maximalen Arbeitsdruck von 25 bei 20 °C ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -20 und 70. Diese Spezifikationen machen die Tülle geeignet für den Einsatz in typischen Heizungs- und Wassersystemen, die innerhalb dieser Parameter betrieben werden.

Technische Daten

• Hersteller-Artikelnummer: VSTM-3/4A
• Typ: Braukmann VSTM-3/4A
• Ausführung: 3-teilig
• Form: gerade
• Nennweite: DN 20
• Rohranschluss: R 3/4
• Manometeranschluss: R 1/4"
• Ventilanschlussgröße: G 1
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): -20 - 70
• Material Dichtung: Nitrilkautschuk NBR
• Werkstoff des Anschlusses: Messing (CuZn39Pb3 (CW617N))

Die Resideo Spezialtülle VSTM-3/4A ist ein präzises Ersatzteil für die Instandhaltung von Sicherheitsgruppen SG160S und SG160SD. Gefertigt aus Messing mit einer Nitrilkautschuk NBR Dichtung, bietet sie eine stabile Verbindung für den Manometeranschluss R 1/4" bei einem Rohranschluss von R 3/4". Die Tülle ist für einen maximalen Arbeitsdruck von 25 und Mediumtemperaturen von -20 bis 70 ausgelegt, was ihre Robustheit und Langlebigkeit unterstreicht.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: VSTM-3/4A
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 37
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Material Dichtung: Nitrilkautschuk NBR
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): -20 - 70
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW617N)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
