Resideo Spezialtülle für Manometeranschluss VSTM zu SG160S/SD, R 1"

Resideo Spezialtülle für Manometeranschluss VSTM zu SG160S/SD, R 1"

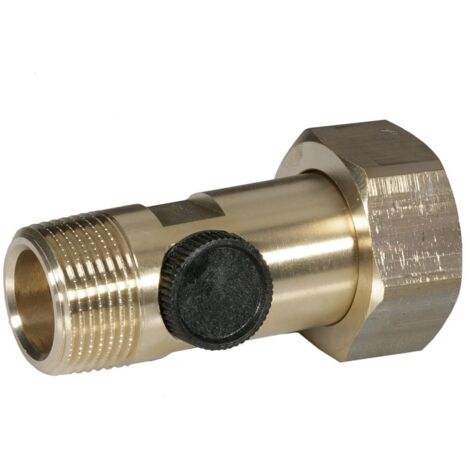

Die Resideo Spezialtülle VSTM-1A ist ein essenzielles Ersatzteil für den Manometeranschluss an den Resideo Sicherheitsgruppen SG160S und SG160SD. Diese Außengewindetülle aus Messing ermöglicht die präzise Verbindung eines Manometers mit R 1/4" an die Sicherheitsgruppe mit einem R 1" Anschluss. Das Bauteil ist baugleich mit ehemaligen Honeywell Artikeln und dient der Instandhaltung und Funktionalität der Wasserarmatur.

Für welche Sicherheitsgruppen ist die Spezialtülle geeignet?

Die Resideo Spezialtülle VSTM-1A ist speziell für die Verwendung mit den Sicherheitsgruppen SG160S und SG160SD von Resideo konzipiert. Sie dient als Verbindungselement, um ein Manometer sicher an diese Sicherheitsgruppen anzuschließen. Der Rohranschluss an die Sicherheitsgruppe erfolgt über ein R 1" Gewinde, während der Manometeranschluss als R 1/4" ausgeführt ist. Dies ermöglicht eine präzise Drucküberwachung im System.

Welche Materialeigenschaften und Bauweise zeichnen die Tülle aus?

Die Spezialtülle besteht aus hochwertigem Messing der Werkstoffgüte CuZn39Pb3 (CW617N) für beide Anschlussseiten, was eine hohe Beständigkeit im Wassersystem bietet. Sie ist als 3-teiliges, gerades Bauteil ausgeführt und besitzt eine Schlüsselweite von 46 mm für eine einfache Montage. Eine zuverlässige Abdichtung wird durch das integrierte Dichtungsmaterial aus Nitrilkautschuk (NBR) erreicht. Die Oberflächen der Anschlüsse sind unbehandelt.

Für welche Betriebsbedingungen ist die Spezialtülle ausgelegt?

Die Tülle ist für einen maximalen Arbeitsdruck von 25 bar bei einer Temperatur von 20 °C konzipiert. Der Dauerbetrieb ist bei Mediumtemperaturen von -20 °C bis 70 °C möglich. Diese Spezifikationen machen die Spezialtülle geeignet für den Einsatz in typischen Wasserinstallationen in Verbindung mit den genannten Sicherheitsgruppen.

Technische Daten

• Hersteller-Artikelnummer: VSTM-1A
• Typ: Außengewindetülle
• Nennweite: DN 25
• Rohranschluss: R 1
• Manometeranschluss: R 1/4"
• Werkstoff: Messing (CuZn39Pb3, CW617N)
• Material Dichtung: Nitrilkautschuk NBR
• Max. Arbeitsdruck bei 20 °C: 25 bar
• Mediumtemperatur (Dauerbetrieb): -20 bis 70 °C
• Schlüsselweite: 46 mm

Die Resideo Spezialtülle VSTM-1A ist ein robustes und passgenaues Ersatzteil aus Messing mit NBR-Dichtung. Sie ist für den Einsatz in Wassersystemen mit einem Arbeitsdruck bis 25 bar und Mediumtemperaturen von -20 bis 70 °C ausgelegt. Mit ihren präzisen Anschlüssen (R 1 für die Sicherheitsgruppe, R 1/4" für das Manometer) bietet sie eine zuverlässige und langlebige Lösung für die Drucküberwachung an den Sicherheitsgruppen SG160S und SG160SD.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: VSTM-1A
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 46
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Material Dichtung: Nitrilkautschuk NBR
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): -20 - 70
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW617N)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
