Allgemeine Beschreibung

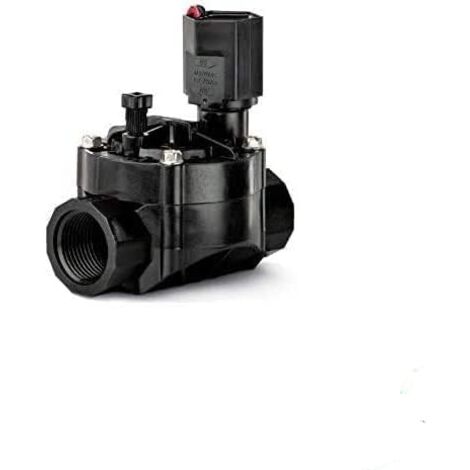

Das HT-Magnetventil kombiniert ein Durchgangsventil und ein Eckventil in einem kompakten Design. Es besteht aus hochfestem PVC-Kunststoff und bietet eine langsam schließende Funktion, um Wasserschläge und Systemschäden zu vermeiden. Die Magnetspule kann manuell gedreht werden, um den internen Wasserablauf zu öffnen und zu schließen. Eine doppelte Filterung verhindert das Verstopfen der Magnetspule, während die vollständig gekapselte Magnetspule und die Eisenkernfeder für Langlebigkeit sorgen. Zudem ist ein Drosselgriff zur Druckregulierung integriert.Technische daten
- Arbeitsdruck: 1,0–10,4 bar, mit PRS-D maximale Druckregulierung: ≤ 6,9 bar
- Durchflussrate: 0,45–34,05 m3/h, mit PRS-D Rate: 1,14–34,05 m3/h
- Geeignete Wassertemperatur: ≤ 43 °C
- Umgebungstemperatur: ≤ 52 °C
- Stromversorgung der elektromagnetischen Spule: AC 24 V, 50/60 Hz
- Anlaufstrom: 0,41 A (9,84 VA), 60 Hz
- Absorptionsstrom: 0,28 A (6,72 VA)
- Spulenwiderstand: 30-39 Ohm
- Baumaße 100-PGA: Länge 140 mm, Breite 83 mm, Höhe 184 mm
- Baumaße 150-PGA: Länge 172 mm, Breite 89 mm, Höhe 203 mm
- Baumaße 200-PGA: Länge 235 mm, Breite 127 mm, Höhe 254 mm
Kompatibilität und Zubehör
- Modell 100-PGA: 1" Innengewindeanschluss
- Modell 150-PGA: 1 1/2" Innengewindeanschluss
- Modell 200-PGA: 2" Innengewindeanschluss
- PRS-D Druckregler ist optional
Weitere Informationen
Beim Kauf des PRS-D muss die Ventilhöhe um 51 mm erhöht werden.
