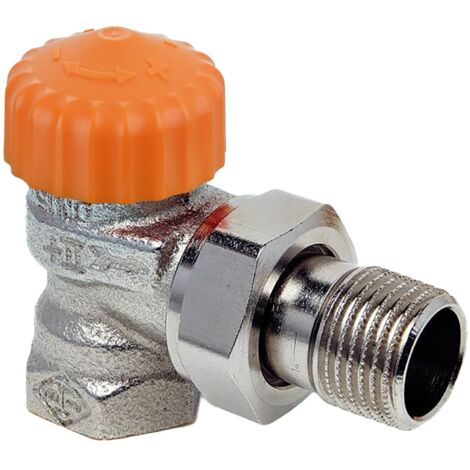

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Eckform DN 20

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Eckform DN 20

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Eckform, DN 20, ist eine Lösung für den hydraulischen Abgleich in Heizungsanlagen. Es verfügt über eine automatische Durchflussregelung, die den eingestellten Durchfluss konstant hält und somit eine präzise Wärmeverteilung ermöglicht. Das Ventilunterteil ist ideal für den Einsatz in Zweirohrsystemen und vereinfacht die Einstellung ohne komplexe Berechnungen.

Wie funktioniert die automatische Durchflussregelung?

Am Thermostat-Ventilunterteil Eclipse wird der erforderliche Durchfluss für jeden Heizkörper direkt eingestellt. Der einmal festgelegte Durchfluss wird auch bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, nicht überschritten. Das Ventil regelt den Durchfluss automatisch auf den eingestellten Wert und arbeitet dabei unabhängig vom Differenzdruck. Dies macht komplexe Berechnungen zur Ermittlung der Einstellwerte überflüssig.

Welche Materialien und Eigenschaften bietet das Ventilunterteil?

Das Gehäuse des Thermostat-Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für Langlebigkeit und Zuverlässigkeit. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Das Ventilunterteil ist für den Einsatz in Zweirohrsystemen geeignet.

Wie erfolgt die Einstellung und Wartung?

Die Voreinstellung des Durchflusses kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich ablesbar, was eine einfache Kontrolle ermöglicht. Für Wartungsarbeiten kann das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Welche Anschlussmöglichkeiten sind vorhanden?

Der Anschluss erfolgt über ein Innengewinde, das für Gewinderohre geeignet ist. In Verbindung mit Klemmverschraubungen kann das Ventilunterteil auch für Kupfer- oder Präzisionsstahlrohre verwendet werden. Der Thermostatanschluss hat die Abmessung M30 x 1,5.

Technische Daten

• Nennweite: DN 20 (3/4")
• Ausführung: Eckform
• Werkstoff Gehäuse: Rotguss
• Oberflächenschutz: vernickelt
• Automatische Durchflussregelung: ja
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige Lösung für den hydraulischen Abgleich in Heizungsanlagen. Die automatische Durchflussregelung und der stufenlos einstellbare Durchfluss von 10 bis 150 l/h ermöglichen eine effiziente und präzise Temperaturregelung. Mit einer Nennweite von DN 20 (3/4"), einem zulässigen Betriebsüberdruck von 10 bar und einer robusten Rotguss-Konstruktion ist dieses Ventilunterteil eine langlebige Komponente für moderne Zweirohrsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3931-03.000
• Ausführung: Schlussstück/Innengewinde
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
