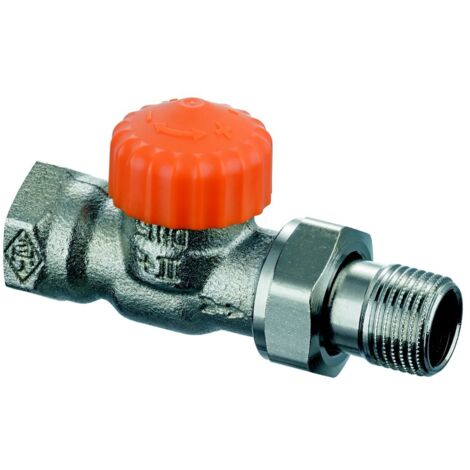

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform DN 20

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform DN 20

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Durchgangsform, Nennweite DN 20, ermöglicht einen präzisen hydraulischen Abgleich von Heizkörpern. Es zeichnet sich durch eine automatische Durchflussregelung aus, die den eingestellten Durchflusswert konstant hält, unabhängig von Druckschwankungen im System. Dieses Ventilunterteil ist speziell für den Einsatz in Zweirohrsystemen konzipiert und bietet eine zuverlässige Lösung für eine effiziente Wärmeverteilung.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier verfügt über eine automatische Durchflussregelung. Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Ventilunterteil eingestellt und dabei nicht überschritten. Dies erleichtert den hydraulischen Abgleich mit einem Dreh und sorgt für einen konstanten Durchfluss, auch bei wechselnden Bedingungen wie schließenden Nachbarventilen oder während der morgendlichen Aufheizphase. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar.

Welche technischen Details bietet das Ventilunterteil?

Das Gehäuse des Eclipse Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Langlebigkeit bei. Die Voreinstellung erfolgt mit einem Einstellschlüssel oder Maulschlüssel SW 11. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Die Bedienung ist thermostatisch ohne Knopf. Das Ventil ist für eine maximale Betriebstemperatur von 120 °C und eine minimale Betriebstemperatur von -10 °C ausgelegt. Der zulässige Betriebsüberdruck beträgt PB 10 bar.

Anschluss und Wartung des Eclipse Ventilunterteils

Das Eclipse Thermostat-Ventilunterteil ist als Durchgangsform ausgeführt und besitzt die Nennweite DN 20 (3/4"). Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Es ist für Zweirohrsysteme geeignet. Für den Betrieb sind folgende Differenzdruckbereiche relevant: Für 10 bis 100 l/h wird ein Mindestdifferenzdruck von 10 kPa angegeben, für 100 bis 150 l/h ein Mindestdifferenzdruck von 15 kPa. Der maximale Differenzdruck beträgt 60 kPa. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Technische Daten

• Nennweite: DN 20 (3/4")
• Ausführung: Durchgangsform
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: PB 10 bar
• Max. Differenzdruck: 60 kPa
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Werkstoff Gehäuse: Rotguss, vernickelt
• Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in DN 20 mit automatischer Durchflussregelung bietet eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit einem stufenlos einstellbaren Durchfluss von 10 bis 150 l/h und einer robusten Konstruktion aus vernickeltem Rotguss ermöglicht es eine präzise und stabile Wärmeverteilung. Die einfache Voreinstellung und die Möglichkeit des Oberteilwechsels ohne Anlagenentleerung unterstreichen die anwenderfreundliche Konzeption dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3932-03.000
• Ausführung: Schlussstück/Innengewinde
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
