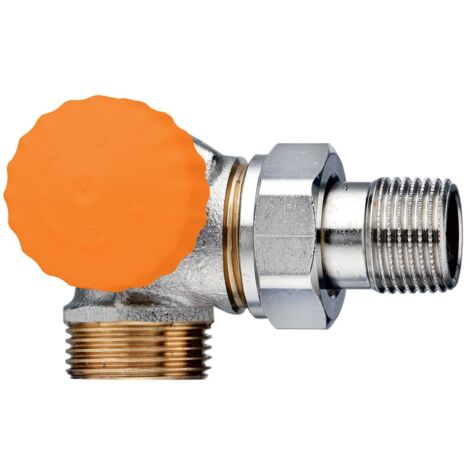

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck links DN 15 mit Außengewinde G 3/4"

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck links DN 15 mit Außengewinde G 3/4"

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse, ein Winkeleck-Modell für den Anschluss am Heizkörper links, ist mit einer automatischen Durchflussregelung ausgestattet. Es vereinfacht den hydraulischen Abgleich, indem der erforderliche Durchfluss direkt am Ventilunterteil eingestellt wird. Das Ventilunterteil aus korrosionsbeständigem, entzinkungsfreiem Rotguss ist vernickelt und für Zweirohrsysteme geeignet.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse regelt den Durchfluss automatisch auf den eingestellten Wert, der von 10 bis 150 l/h stufenlos einstellbar ist. Der eingestellte Durchfluss wird dabei nicht überschritten. Dies gilt auch bei Druckschwankungen im System, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase. Die Regelung erfolgt unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche Materialien und Konstruktionsmerkmale sichern Langlebigkeit?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Robustheit und Dichtheit bei. Diese Materialwahl sichert eine lange Lebensdauer und zuverlässige Funktion im Heizungssystem.

Wie erfolgt die Einstellung und Wartung des Ventilunterteils?

Die Voreinstellung des Durchflusses kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind stirnseitig und seitlich gut ablesbar. Das komplette Thermostat-Oberteil kann bei Bedarf mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Welche Anschlussmöglichkeiten und Betriebsparameter sind gegeben?

Das Ventilunterteil verfügt über ein Außengewinde G 3/4 und ist als Winkeleck (Doppelwinkel links) ausgeführt. Der Rohranschluss ist ein 3/4 Zoll Eurokonus, der Heizkörperanschluss 1/2 Zoll (DN 15) und der Thermostatanschluss M30 x 1,5. Es ist für Zweirohrsysteme geeignet. Die maximale Betriebstemperatur beträgt 120 °C, die minimale Betriebstemperatur -10 °C. Der zulässige Betriebsüberdruck liegt bei 10 bar. Der minimale Differenzdruck beträgt 10 kPa für einen Durchfluss von 10-100 l/h und 15 kPa für 100-150 l/h. Der maximale Differenzdruck liegt bei 60 kPa.

Technische Daten

• Nennweite: DN 15 (1/2")
• Außengewinde: G 3/4
• Ausführung: Winkeleck links
• Werkstoff Gehäuse: Rotguss, vernickelt
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Max. Differenzdruck: 60 kPa
• Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung, dem robusten Rotgussgehäuse und der stufenlosen Einstellbarkeit von 10 bis 150 l/h sorgt es für eine zuverlässige und energieeffiziente Wärmeabgabe. Es ist für Zweirohrsysteme ausgelegt, verfügt über ein Außengewinde G 3/4 und eine Nennweite von DN 15 (1/2").

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3938-02.000
• Ausführung: Schlussstück/Außengewinde
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
