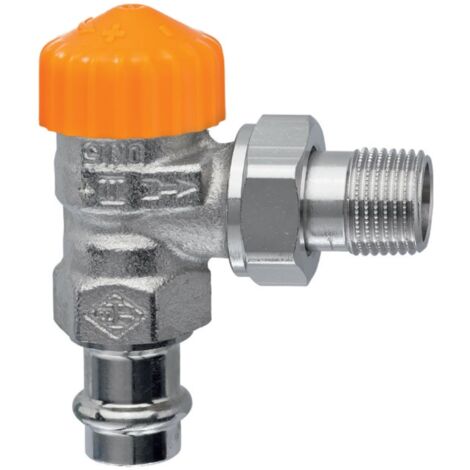

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Eckform DN 15 mit Viega Pressanschluss 15mm

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Eckform DN 15 mit Viega Pressanschluss 15mm

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Eckform (DN 15) mit Viega Pressanschluss 15mm ist eine zentrale Komponente für Heizungsanlagen, die eine automatische Durchflussregelung bietet. Diese Funktion vereinfacht den hydraulischen Abgleich von Heizkörpern und sorgt für eine gleichmäßige Wärmeverteilung. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss und vernickelt, ist es für den Einsatz in Zweirohrsystemen konzipiert.

Wie funktioniert die automatische Durchflussregelung des Eclipse Ventilunterteils?

Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Thermostat-Ventilunterteil Eclipse eingestellt. Das Ventil regelt den Durchfluss automatisch auf den eingestellten Wert und überschreitet diesen auch bei Überangeboten, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase. Die Durchflussregelung erfolgt unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte nicht erforderlich sind.

Wie wird der Durchfluss eingestellt?

Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind stirnseitig und seitlich ablesbar, was eine einfache Überprüfung auch im eingebauten Zustand ermöglicht.

Welche Materialeigenschaften und Wartungsvorteile bietet das Ventilunterteil?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und doppelte O-Ring-Abdichtung tragen zur Zuverlässigkeit und Langlebigkeit bei. Ein wesentlicher Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage auszuwechseln. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Welche Anschluss- und Systemkompatibilität ist gegeben?

Der Anschluss erfolgt über einen Viega Pressanschluss 15 mm mit SC-Contur, der eine sichere und schnelle Verbindung ermöglicht. Das Ventilunterteil ist speziell für Zweirohrsysteme geeignet. Der Thermostatanschluss entspricht dem Standard M30 x 1,5.

Technische Daten

• Nennweite: DN 15 (1/2")
• Anschluss: Viega Pressanschluss 15 mm mit SC-Contur
• Durchflussbereich: 10 bis 150 l/h, stufenlos einstellbar
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa
• Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Eclipse Thermostat-Ventilunterteil bietet eine zuverlässige Lösung für die präzise Regelung des Heizwasserdurchflusses. Durch die automatische Durchflussregelung und die Unabhängigkeit vom Differenzdruck wird der hydraulische Abgleich vereinfacht und die Effizienz der Heizungsanlage gesteigert. Mit einem einstellbaren Durchflussbereich von 10 bis 150 l/h und einer robusten Konstruktion aus vernickeltem Rotguss ist dieses Ventilunterteil eine langlebige und wartungsfreundliche Komponente für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3941-15.000
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
