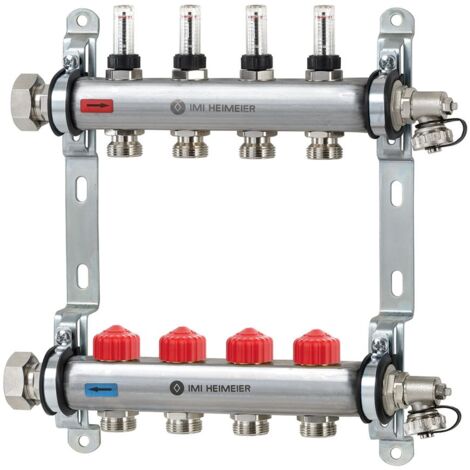

IMI Heimeier Heizkreisverteiler Dynacon 150, automatische Durchflussregler, 4 Heizkreise Fußboden

IMI Heimeier Heizkreisverteiler Dynacon 150, mit automatischem Durchflussregler, für 4 Heizkreise Fußboden

Der IMI HEIMEIER Heizkreisverteiler Dynacon 150 ist ein Flächensysteme-Verteiler zum Heizen und Kühlen, der mit einem automatischen Durchflussregler für 4 Heizkreise ausgestattet ist. Er ist speziell für besonders kleine Kreiswassermengen und größte Spreizungen konzipiert und ermöglicht einen schnellen und effizienten hydraulischen Abgleich.

Wie funktioniert die automatische Durchflussregelung des Dynacon 150?

Der Dynacon 150 von IMI Heimeier ermöglicht die direkte Einstellung des Durchflusses pro Heizkreis in Litern pro Stunde. Der eingestellte Durchfluss wird kontinuierlich angepasst. Bei einem Überangebot, beispielsweise durch schließende Nachbarkreise, regelt der Dynacon 150 den Durchfluss automatisch auf den voreingestellten Wert. Eine integrierte Regelkartusche sorgt dabei stetig für einen konstanten Durchfluss.

Welche Vorteile bietet der hydraulische Abgleich bei der Inbetriebnahme?

Der automatische hydraulische Abgleich erfolgt durch integrierte Durchflussregler in den Thermostat-Oberteilen im Rücklauf. Dies vereinfacht den Abgleich erheblich, da er mit einem Dreh erledigt ist. Der Durchfluss kann pro Heizkreis stufenlos von 10 bis 170 l/h eingestellt werden. Eine Durchflussanzeige pro Heizkreis im Vorlauf dient der Funktionskontrolle. Diese Eigenschaften machen den Dynacon 150 zu einer zeit- und kostensparenden Lösung, insbesondere bei der Inbetriebnahme. Der maximale Differenzdruck beträgt 60 kPa, wobei 35 kPa empfohlen werden.

Welche Anschlüsse und Materialien kennzeichnen den Verteiler?

Der Verteiler ist aus rostfreiem Stahl gefertigt und verfügt über eine Überwurfmutter 1 Zoll mit flachdichtendem Anschluss. Der Stutzenabstand beträgt 50 mm. Die Thermostat-Oberteile besitzen einen Anschluss M30x1,5 und sind passend für alle IMI HEIMEIER Stellantriebe. Die Rohranschlüsse sind als 3/4 Zoll Eurokonus ausgeführt und eignen sich für Klemmverschraubungen.

Wie sind Füll-, Entleer-, Spül- und Entlüftungsfunktionen integriert?

Eine Füll-, Entleer-, Spül- und Entlüftungsvorrichtung mit 3/4 Zoll Schlauchanschluss ist am Dynacon 150 integriert. Dies stellt zentrale Wartungs- und Inbetriebnahmefunktionen direkt am Verteiler bereit.

Technische Daten

• Anzahl Heizkreise: 4
• Werkstoff: rostfreier Stahl
• Durchflusseinstellung pro Heizkreis: 10 bis 170 l/h (stufenlos)
• Stutzenabstand: 50 mm
• Rohranschlüsse: 3/4 Zoll Eurokonus
• Anschluss Thermostat-Oberteile: M30x1,5
• Max. Differenzdruck: 60 kPa
• Nenndruck: PN 6
• Max. Betriebstemperatur: 70 °C
• Min. Betriebstemperatur: 2 °C

Der IMI HEIMEIER Heizkreisverteiler Dynacon 150 mit 4 Heizkreisen bietet eine zuverlässige Lösung für Flächensysteme zum Heizen und Kühlen. Dank der automatischen Durchflussregelung und des stufenlos einstellbaren Durchflusses von 10 bis 170 l/h pro Heizkreis wird der hydraulische Abgleich vereinfacht und ein konstanter Durchfluss sichergestellt. Die robuste Konstruktion aus rostfreiem Stahl und die Betriebstemperaturen von 2 °C bis 70 °C unterstreichen die Leistungsfähigkeit dieses Verteilers.

Lieferumfang

• 1x IMI HEIMEIER Heizkreisverteiler Dynacon 150
• 1x Wandhalter mit Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Fußboden-Komponenten
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9346-04.800
• Erweiterbar: nein
• Mit Entlüftung: ja
• Werkstoff: rostfreier Stahl
• Verschließbare Heizkreise: ja
• Mit Wandbefestigungsbügel: ja
