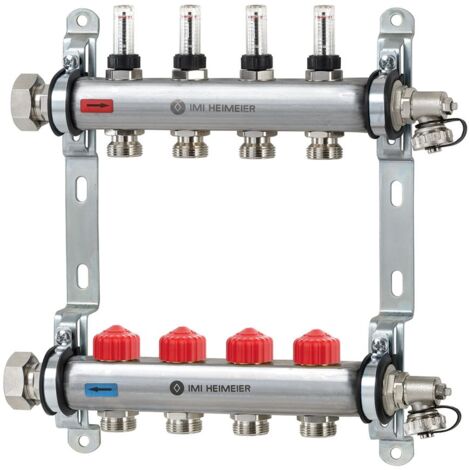

IMI Heimeier Heizkreisverteiler Dynacon 150, automatische Durchflussregler, 9 Heizkreise Fußboden

IMI Heimeier Heizkreisverteiler Dynacon 150, mit automatischem Durchflussregler, für 9 Heizkreise Fußboden

Der IMI HEIMEIER Heizkreisverteiler Dynacon 150 ist ein Flächensysteme-Verteiler zum Heizen und Kühlen mit automatischer Durchflussregelung für besonders kleine Kreiswassermengen und größte Spreizungen. Mit 9 Heizkreisen ist er ideal für Fußbodenheizungen und ermöglicht einen schnellen und präzisen hydraulischen Abgleich.

Wie funktioniert der hydraulische Abgleich mit dem Dynacon 150?

Der Durchfluss der einzelnen Heizkreise wird beim Dynacon 150 direkt in l/h eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird kontinuierlich angepasst. Das bedeutet, bei einem Überangebot, zum Beispiel aufgrund schließender Nachbarkreise, regelt der Dynacon 150 den Durchfluss automatisch auf den eingestellten Wert. Eine spezielle Regelkartusche sorgt dabei stetig für einen konstanten Durchfluss. Dies macht die Inbetriebnahme zeit- und kostensparend.

Wie arbeitet die automatische Durchflussregelung?

Der Dynacon 150 arbeitet mit integrierten Durchflussreglern in den Thermostat-Oberteilen im Rücklauf. Der Durchfluss kann pro Heizkreis von 10 bis 170 l/h stufenlos eingestellt werden. Zur Funktionskontrolle ist eine Durchflussanzeige pro Heizkreis im Vorlauf vorgesehen. Die Einstellung des Durchflusses am Thermostat-Oberteil erfolgt mit einem Einstellschlüssel oder Maulschlüssel SW 11.

Welche Konstruktionsmerkmale bietet der Heizkreisverteiler?

Der Verteiler ist aus rostfreiem Stahl gefertigt und verfügt über eine Überwurfmutter 1" mit flachdichtendem Anschluss. Der Stutzenabstand beträgt 50 mm. Für Wartung und Betrieb sind Füll-, Entleer-, Spül- und Entlüftungsvorrichtungen mit 3/4" Schlauchanschluss vorhanden. Die Wandbefestigung erfolgt über Wandhalter mit Schrauben.

Für welche Systemkomponenten ist der Dynacon 150 geeignet?

Die Thermostat-Oberteile verfügen über einen Anschluss M30x1,5 und sind passend für alle IMI HEIMEIER Stellantriebe. Die Rohranschlüsse sind als 3/4" Eurokonus ausgeführt und eignen sich für Klemmverschraubungen. Zudem sind verschließbare Heizkreise vorgesehen.

Welche Leistungsdaten sind für den Betrieb wichtig?

Der IMI HEIMEIER Dynacon 150 ist für einen Nenndruck von PN 6 ausgelegt. Der maximale Differenzdruck beträgt 60 kPa, wobei ein Differenzdruck von 35 kPa empfohlen wird. Der minimale Differenzdruck liegt bei 15 kPa für einen Durchfluss von 10 bis 100 l/h und bei 20 kPa für einen Durchfluss von 100 bis 170 l/h. Die maximale Betriebstemperatur beträgt 70 °C, während die minimale Betriebstemperatur bei 2 °C liegt.

Technische Daten

• Werkstoff: rostfreier Stahl
• Anzahl Heizkreise: 9
• Durchfluss pro Heizkreis: 10 bis 170 l/h
• Anschluss Überwurfmutter: 1"
• Stutzenabstand: 50 mm
• Rohranschlüsse: 3/4" Eurokonus
• Max. Differenzdruck: 60 kPa
• Nenndruck: PN 6
• Max. Betriebstemperatur: 70 °C
• Min. Betriebstemperatur: 2 °C

Der IMI HEIMEIER Heizkreisverteiler Dynacon 150 bietet eine effiziente und zuverlässige Lösung für Flächenheiz- und Kühlsysteme. Mit seinen 9 Heizkreisen und der automatischen Durchflussregelung von 10 bis 170 l/h pro Kreis ermöglicht er einen präzisen hydraulischen Abgleich. Die robuste Konstruktion aus rostfreiem Stahl und die breiten Betriebstemperaturen von 2 °C bis 70 °C machen ihn zu einer langlebigen Komponente für moderne Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Fußboden-Komponenten
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9346-09.800
• Erweiterbar: nein
• Mit Entlüftung: ja
• Werkstoff: rostfreier Stahl
• Verschließbare Heizkreise: ja
• Mit Wandbefestigungsbügel: ja
