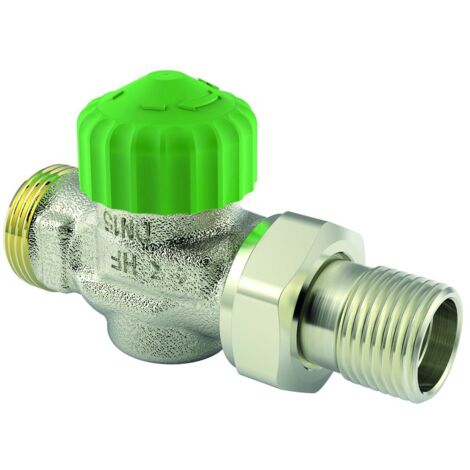

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Durchgang, DN 15, Außengewinde G3/4, mit automatischer Durchflussregelung

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Durchgangsform DN 15, Außengewinde G 3/4"

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300 in Durchgangsform ist eine präzise Lösung für die Heizungsregelung. Es wurde speziell für sehr große Heizkörper und kleine Temperaturspreizungen entwickelt und verfügt über eine automatische Durchflussregelung, die den hydraulischen Abgleich vereinfacht. Mit einer Nennweite von DN 15 und einem Außengewinde G 3/4 bietet dieses Ventilunterteil eine zuverlässige Basis für moderne Zweirohrsysteme.

Wie funktioniert die automatische Durchflussregelung?

Das Thermostat-Ventilunterteil Eclipse 300 von IMI Heimeier ermöglicht eine direkte Einstellung des erforderlichen Durchflusses für jeden Heizkörper. Der einmal eingestellte Durchfluss wird auch bei Druckschwankungen im System, wie sie durch schließende Nachbarventile oder während der morgendlichen Aufheizphase entstehen können, nicht überschritten. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen. Der Durchfluss ist stufenlos von 30 bis 300 l/h einstellbar. Die Voreinstellung erfolgt mit einem Einstellschlüssel oder Maulschlüssel SW 11, und die Einstellwerte sind stirnseitig sowie seitlich ablesbar.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit ermöglicht. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Betriebssicherheit bei. Das komplette Thermostat-Oberteil kann bei Bedarf mit einem IMI Heimeier-Montagegerät ohne Entleeren der gesamten Anlage ausgewechselt werden, was die Wartung erheblich vereinfacht. Eine Staubkappe ist vorhanden.

Welche Anschlussmöglichkeiten und Kompatibilitäten bietet das Ventil?

Das Ventilunterteil ist mit einem Außengewinde G 3/4 für den Anschluss an das Rohrsystem und einer Nennweite DN 15 (1/2") für den Heizkörperanschluss ausgestattet. Es ist für den Anschluss an Gewinderohre oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet. Das Ventil ist speziell für den Einsatz in Zweirohrsystemen ausgelegt und bietet eine thermostatische Vorbereitung für die Montage eines Thermostatkopfes.

Technische Daten

• Nennweite: DN 15 (1/2")
• Anschlussgewinde: Außengewinde G 3/4
• Durchflussbereich: 30 bis 300 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Min. Differenzdruck: 20 kPa
• Max. Differenzdruck: 60 kPa
• Oberflächenschutz: vernickelt
• Bauhöhe: 21,5 mm

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300 bietet eine präzise und wartungsfreundliche Lösung für die Heizungsregelung. Die automatische Durchflussregelung von 30 bis 300 l/h vereinfacht den hydraulischen Abgleich und sorgt für eine konstante Wärmeabgabe. Mit einem zulässigen Betriebsüberdruck von 10 bar und einem breiten Temperaturbereich von -10 °C bis 120 °C ist es eine robuste Wahl für anspruchsvolle Heizungsinstallationen, insbesondere für große Heizkörper und kleine Temperaturspreizungen.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3956-02.000
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 21,5
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: grün
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 30 - 225
• Durchsatzkapazität (min. 15 kPa): 30 - 300
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Voreinstellung: mit Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
