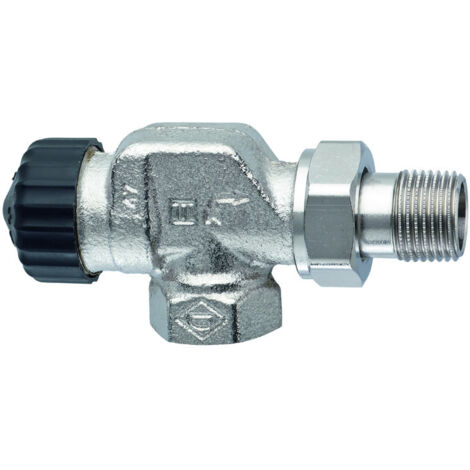

IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Axialform DN 10

IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Axialform DN 10

Das IMI HEIMEIER Thermostat-Ventilunterteil mit geringem Widerstand in Axialform und der Nennweite DN 10 (3/8") ist speziell für Heizungsanlagen konzipiert. Es zeichnet sich durch einen besonders geringen Widerstand aus und ist ohne Voreinstellung ausgeführt. Dieses Ventilunterteil eignet sich ideal für Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionelle Einrohr-Heizungsanlagen.

Welche Merkmale und Materialien zeichnen das Ventilunterteil aus?

Das Thermostat-Ventilunterteil von IMI Heimeier verfügt über ein Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguß, das vernickelt ist. Eine NiroStahlspindel und eine doppelte O-Ring-Abdichtung sorgen für eine zuverlässige Funktion. Das Thermostat-Oberteil und der äußere O-Ring können ohne Entleeren der Anlage ausgetauscht werden, was die Wartung vereinfacht.

Für welche Anschlüsse und Systeme ist das Ventilunterteil geeignet?

Der Anschluss erfolgt über ein Innengewinde für Gewinderohr. Alternativ ist die Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr möglich. Das Ventilunterteil ist sowohl für Einrohr- als auch für Zweirohrsysteme geeignet und bietet eine thermostatische Vorbereitung ohne manuelle Bedienung über einen Knopf.

Welche Betriebsparameter sind für das Ventilunterteil zulässig?

Das Ventilunterteil ist für eine zulässige Betriebstemperatur von bis zu 120 °C ausgelegt. Der zulässige Betriebsüberdruck beträgt 10 bar. Für Anwendungen mit Niederdruckdampf ist es bis 110 °C bei 0,5 bar geeignet. Der Thermostatanschluss hat die Abmessung M30 x 1,5.

Technische Daten

• Nennweite: DN 10 (3/8")
• Ausführung: Schlussstück/Innengewinde
• Form: Axialform
• Werkstoff Gehäuse: Rotguß (Bronze)
• Oberflächenschutz: vernickelt
• Zul. Betriebstemperatur TB: 120 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Kvs-Wert: 2,3
• KV-2-Wert: 0,87
• Thermostatanschluss: M30 x 1,5

Dieses IMI HEIMEIER Thermostat-Ventilunterteil in Axialform mit DN 10 bietet eine robuste und wartungsfreundliche Lösung für diverse Heizungsanlagen. Mit seinem geringen Widerstand und der Möglichkeit, das Thermostat-Oberteil ohne Anlagenentleerung zu wechseln, stellt es eine zuverlässige Komponente dar. Die maximale Betriebstemperatur von 120 °C und der Betriebsüberdruck von 10 bar unterstreichen die Leistungsfähigkeit dieses aus Rotguß gefertigten und vernickelten Ventilunterteils.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 2245-01.000
• Ausführung: Schlussstück/Innengewinde
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,87
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Kvs-Wert: 2,3
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
