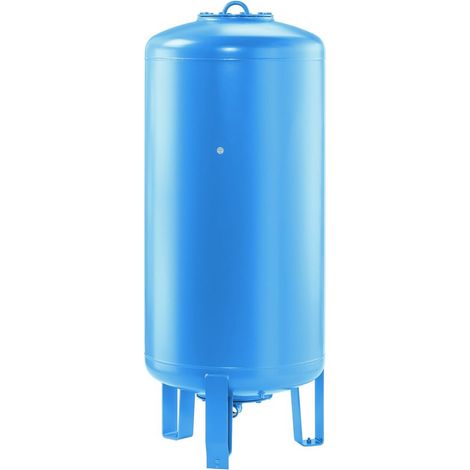

IMI Pneumatex Basisgefäß Compresso CG 1500.6, Nennvolumen 1500L max. 6 bar, d. 2170x1016mm, Anschluss 1 1/2"

IMI Pneumatex Basisgefäß Compresso CG 1500.6, Nennvolumen 1500L max. 6 bar, d. 2170x1016mm, Anschluss 1 1/2"

Das IMI Pneumatex Basisgefäß Compresso CG 1500.6 ist ein zentraler Bestandteil von Druckhaltungssystemen mit Kompressoren. Es ist speziell für den Einsatz in Heizungs-, Solar- und Kühlwassersystemen konzipiert. Mit einem Nennvolumen von 1500 Litern und einem maximal zulässigen Druck von 6 bar bietet dieses Basisgefäß eine robuste Lösung für die Druckhaltung. Die integrierte BrainCube Connect Steuerung ermöglicht zudem die Kommunikation mit Gebäudemanagementsystemen (GLT) sowie Fernsteuerung und Störungsbehebung über das Internet.

Welche Vorteile bieten Compresso Druckhaltungssysteme?

Die Compresso Druckhaltungssysteme von IMI Pneumatex sind für ihren Einsatz in Heizungs-, Solar- und Kühlwassersystemen optimiert. Diese kompakten und präzisionsgefertigten Anlagen verfügen über die BrainCube Connect Steuerung, die Verbindungsschnittstellen für die Kommunikation mit Gebäudemanagementsystemen (GLT) sowie die Fernsteuerung und Störungsbehebung über das Internet mittels Live-Daten ermöglicht.

Wie ist das Basisgefäß konstruiert und welche Schutzfunktionen bietet es?

Das Basisgefäß ist aus geschweißtem Stahl gefertigt und in der Farbe Beryllium gehalten. Es ist für die stehende Montage vorgesehen und verfügt über einen Messfuß zur Inhaltsmessung. Eine airproof-Butylblase, gefertigt nach EN 13831 und Pneumatex-Werksnorm, schützt das Ausdehnungswasser effektiv vor Sauerstoff und ist zudem tauschbar. Die Blase ist oben entlüftbar, während das Gefäß unten einen Kondensatablass besitzt. Eine korrosionsschützende Innenbeschichtung minimiert den Blasenverschleiß. Das Gefäß ist für Frostschutzmittelzusätze bis 50% geeignet und besitzt zwei Flanschöffnungen für innere Prüfungen.

Welche Anschlüsse und Entleerungsmöglichkeiten sind vorhanden?

Für den wasserseitigen Anschluss ist ein Flexrohr vorgesehen. Der Anschluss des Basisgefäßes erfolgt über Rp 1 1/2. Für die Entwässerung steht ein Anschluss G 3/4 zur Verfügung. Ein Kappenabsperrhahn mit Kugelhahn ermöglicht eine schnelle Entleerung. Die Installation erfordert kein Spezialwerkzeug.

Technische Daten

• Nennvolumen: 1500 Liter
• Max. zul. Druck: 6 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Max. zul. Blasentemperatur: 70 °C
• Min. zul. Blasentemperatur: 5 °C
• Anschluss: Rp 1 1/2
• Anschluss Entwässerung: G 3/4
• Durchmesser: 1016 mm
• Höhe: 2332 mm
• Gewicht leer: 400 kg

Das IMI Pneumatex Basisgefäß Compresso CG 1500.6 bietet eine zuverlässige Lösung für die Druckhaltung in komplexen Heizungs-, Solar- und Kühlwassersystemen. Mit einem großzügigen Nennvolumen von 1500 Litern und einer robusten Stahlkonstruktion, die für Drücke bis 6 bar ausgelegt ist, ermöglicht es eine effiziente Funktion. Die integrierte airproof-Butylblase und die korrosionsschützende Innenbeschichtung tragen zur Langlebigkeit und Betriebssicherheit bei.

Lieferumfang

• 1x IMI PNEUMATEX Basisgefäß Compresso CG 1500.6
• 1x Flexrohr für den wasserseitigen Anschluss
• 1x Kappenabsperrhahn mit Kugelhahn

Produktspezifikation

• Hersteller-Warengruppe: Compresso
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7121010
• Farbe: blau
• Bauhöhe: 2170
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 1016
• Inhalt: 1500
• Platzierung horizontal: nein
• Vordruck: 0
• Geeignet für Leitungswasser: nein
• Platzierung vertikal: ja
• Mit Füßen: ja
• Nenndurchmesser Ausdehnungsanschluss: 1 1/2 Zoll (40)
• Mit austauschbarer Membran: ja
• Mit fester Wandstütze: nein
• Farbe: blau
• Bauhöhe: 2170
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 1016
• Inhalt: 1500
• Platzierung horizontal: nein
• Vordruck: 0
• Geeignet für Leitungswasser: nein
• Platzierung vertikal: ja
• Mit Füßen: ja
• Nenndurchmesser Ausdehnungsanschluss: 1 1/2 Zoll (40)
• Mit austauschbarer Membran: ja
• Mit fester Wandstütze: nein
