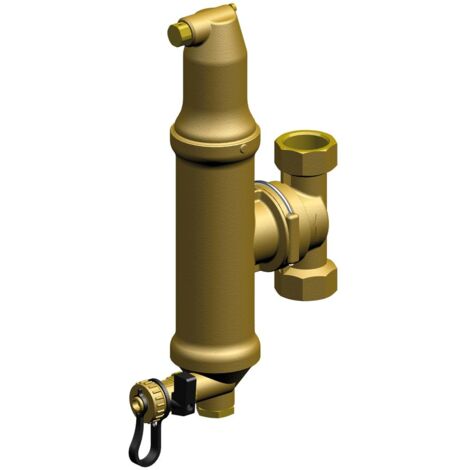

IMI Pneumatex Kombi Abscheider Zeparo ZTKMI 25, drehbar, mit Isolierung, DN 25, G 1", PS 10 bar, Messing, Anthrazit

IMI Pneumatex Kombi Abscheider Zeparo ZTKMI 25, drehbar, mit Isolierung, DN 25, G 1", PS 10 bar, Messing, Anthrazit

Der IMI Heimeier Pneumatex Kombi Abscheider Zeparo ZTKMI 25 ist ein drehbarer Abscheider mit Isolierung, konzipiert für den Einsatz in Heiz- und Kühlwassersystemen. Dieses Gerät dient der effizienten Abscheidung von Mikroblasen, Schlamm, Luft und Magnetit und schützt somit wichtige Anlagenteile wie Pumpen, Kessel, Kältemaschinen und Wärmemengenzähler. Für eine flexible Installation ist der Abscheider um 360 Grad drehbar und für einen maximalen Betriebsdruck von 10 bar sowie Medientemperaturen von -10 °C bis 110 °C ausgelegt.

Wofür wird der Zeparo ZTKMI 25 eingesetzt?

Das Zeparo ZT turnable Komplettprogramm von IMI Pneumatex dient der Entlüftung sowie der Abscheidung von Mikroblasen, Schlamm, Luft und Magnetit in Heiz- und Kühlwassersystemen. Es trägt zum Schutz wichtiger Anlagenteile wie Pumpen, Kessel, Kältemaschinen und Wärmemengenzähler bei. Der Abscheider ist für geschlossene Systeme geeignet und ermöglicht den Zusatz von Frostschutzmitteln bis zu 50%.

Wie funktioniert die Abscheidung von Verunreinigungen?

Der Kombi Abscheider Zeparo ZTKMI 25 arbeitet als Ausführung für Mikroblasen und Schlammpartikel mit Magnetwirkung. Ein weiterentwickelter Helistill-Separator sorgt für einen hohen Wirkungsgrad durch tangentiale Dynamik beim Separieren. Dieser ist rostfrei in einer strömungsberuhigten Abscheidekammer integriert. Zur Steigerung der Magnetitaufnahme ist ein Magnetstab in einer Tauchhülse vorhanden.

Welche Funktionen unterstützen Betrieb und Wartung?

Für eine schnelle Entlüftung ist ein Leakfree-Schnellentlüfter integriert, der eine stabile Schwimmerführung in einer strömungsberuhigten Kammer bietet. Ein schmutzgeschütztes Präzisionsventil und eine Notverschlussschraube mit Signalfunktion sind ebenfalls vorhanden. Der exzentrisch tangentiell angeordnete Entschlammungshahn ermöglicht eine optimierte, tangentiale Durchspülung.

Welche Eigenschaften bietet die flexible Installation und das Design?

Der Abscheider kann für eine einfache, schnelle und flexible Installation um 360 Grad gedreht werden. Die drehbare Basis lässt sich durch Lösen der Fixierstecker vom Abscheider trennen. Das Gehäuse besteht aus Messing. Die Wärmedämmung aus expandiertem Polypropylen (EPP) in Anthrazit weist eine Wärmeleitfähigkeit von circa 0,035 W/mk auf und entspricht der Brandklasse B2 gemäß DIN 4102 sowie E gemäß EN 13501-1.

Technische Daten

• Nenndurchmesser: DN 25
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchfluss: 1,8 m³/h
• Max. zulässiger Druck: 10 bar
• Min. zulässiger Druck: 0 bar
• Max. zulässige Temperatur: 110 °C
• Min. zulässige Temperatur: -10 °C
• Länge: 110 mm
• Höhe: 317 mm
• Gewicht leer: 2,9 kg
• Werkstoff Gehäuse: Messing

Der IMI Heimeier Pneumatex Kombi Abscheider Zeparo ZTKMI 25 bietet eine zuverlässige Lösung zur Reinigung von Heiz- und Kühlwassersystemen. Die effektive Abscheidung von Mikroblasen, Schlamm und Magnetit schützt die Anlage und trägt zur Effizienz bei. Mit einem maximalen Betriebsdruck von 10 bar, einer Temperaturbeständigkeit von -10 °C bis 110 °C und einem Nenndurchfluss von 1,8 m³/h ist das Produkt robust und vielseitig einsetzbar.

Produktspezifikation

• Hersteller-Warengruppe: Zeparo
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30305180601
• Ausführung: horizontal/vertikal
• Oberflächenschutz: unbehandelt
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Messing
• Auslaufhahn: ja
• Mit Kupplungen: nein
• Filter rückspülbar: nein
• Magnetposition: intern
• Variable Strömungsrichtung: nein
• Magnetisches Funktionsprinzip: ja
• Mit automatischem Entlüfter: ja
• Baulänge: 110
• Max. Arbeitsdruck: 10
• Typ Abscheider: Luft/Schmutz
• Sprungabstand Eingang/Ausgang: 0
• Mit abnehmbarem Filter: nein
• Mit Isolierung: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 25
• Geeignet für geschlossene Systeme: ja
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
