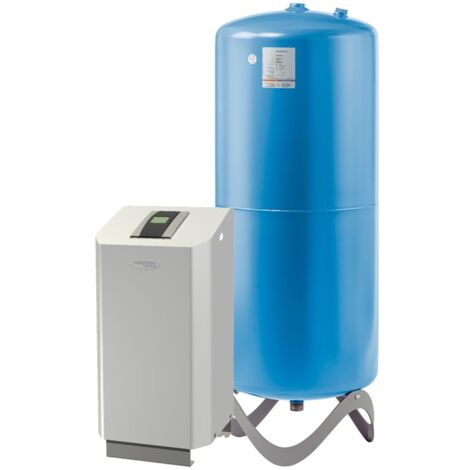

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 EH Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 EH Connect, 1 Pumpe, Überströmventil für Spitzenlast

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 EH Connect ist ein leistungsstarkes System für die präzise Druckhaltung in Heizungs-, Solar- und Kühlwassersystemen. Es zeichnet sich durch hohe Leistung, kompaktes Design und eine Druckhaltegenauigkeit von +/-0,2 bar aus. Das System ist zudem für die Abdeckung von Bedarfsspitzen in Fernwärmenetzen geeignet und bietet eine integrierte Cyclone Vakuumentgasung sowie Nachspeisung.

Welche Funktionen bietet die Transfero TV 14.1 EH Connect für die Systemstabilität?

Die Transfero TV 14.1 EH Connect ist mit einer Pumpe ausgestattet und ermöglicht eine präzise Druckhaltung von +/-0,2 bar. Zwei Überströmventile unterstützen die Systemstabilität: eines für die Entgasung und Druckhaltung, ein weiteres für die Druckhaltung bei Spitzenlast. Für die Nachspeisung sind ein Magnetventil und ein Wasserzähler integriert, ergänzt durch die Fillsafe Nachspeiseüberwachung. Anschlüsse für optionale Pleno P BA4R/AB5(R) Nachspeisemodule und die Überwachung von Pleno Refill Modulen zur Aufbereitung des Nachspeisewassers sind ebenfalls vorhanden.

Wie unterstützt die Steuerung die Bedienung und Systemintegration?

Die Bedienung der Transfero TV 14.1 EH Connect erfolgt über ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display, das eine einfache Inbetriebnahme ermöglicht. Funktionen wie Fernzugriff und Fernunterstützung erleichtern die Störungsbehebung. Das System bietet eine automatische Kalibrierung und verfügt über Schnittstellen zur Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik. Die Elektroanschlüsse umfassen einen 230 V Versorgungsanschluss (inklusive Gegenstecker), vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, maximal 2 A), einen RS 485 Ein-/Ausgang, einen Ethernet-RJ45-Anschluss und einen USB-Hub-Anschluss.

Für welche Anlagen ist das System geeignet und welche Materialien werden verwendet?

Die Präzisionsdruckhaltung ist für Anlagen nach EN 12828, SWKI 93-1 sowie Solarsysteme nach EN 12976 und ENV 12977 geeignet, wobei ein bauseitiger Übertemperaturschutz bei Stromausfall erforderlich ist. Das System erlaubt einen Frostschutzmittelzusatz von bis zu 50 % und besitzt die Schutzart IP 54 nach EN 60529. Die Metallbauteile mit Medienkontakt bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Die Konstruktion entspricht den Richtlinien LV-D. 2014/35/EU und EMC-D. 2014/30/EU.

Technische Daten

• Druckhaltegenauigkeit: +/-0,2 bar
• Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
• Elektrische Anschlussleistung: 1,7 kW
• Arbeitsdruckbereich dpu: 5,5-10 bar
• Max. zul. Druck: 13 bar
• Max. zul. Temperatur: 90 °C
• Min. zul. Temperatur: 0 °C
• Breite: 500 mm
• Höhe: 1300 mm
• Tiefe: 530 mm

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 EH Connect bietet eine zuverlässige und präzise Lösung für die Druckhaltung und Entgasung in komplexen Heiz-, Solar- und Kühlsystemen. Mit einer elektrischen Anschlussleistung von 1,7 kW und einem maximalen Arbeitsdruck von 13 bar stellt das System eine effiziente und wartungsfreundliche Komponente dar, die durch moderne Konnektivitätsoptionen und robuste Materialien überzeugt. Die Druckhaltegenauigkeit von +/-0,2 bar und die umfangreichen Anschlussmöglichkeiten machen es zu einer vielseitigen Wahl.

Lieferumfang

• 1x IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 EH Connect
• 1x Pumpe
• 1x Überströmventil für Entgasung und Druckhaltung
• 1x Überströmventil für Druckhaltung bei Spitzenlast
• 1x Magnetventil
• 1x Wasserzähler für die Nachspeisung

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111514
• Bauhöhe: 1300
• Leistungsaufnahme: 1,7
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 13
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
