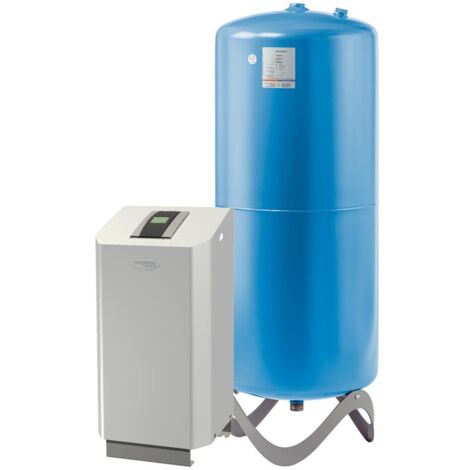

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 4.2 EHC Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 4.2 EHC Connect, 2 Pumpen, mit zweitem Überströmventil u. Kälteisolierung

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TV 4.2 EHC Connect ist ein leistungsstarkes System, das für präzise Druckhaltung mit einer Genauigkeit von +/-0,2 bar konzipiert wurde. Ausgestattet mit zwei Pumpen, einer Cyclone Vakuumentgasung und einer integrierten Nachspeisung, eignet sich dieses kompakte System ideal für den Einsatz in Heizungs-, Solar- und Kühlwassersystemen sowie zur Abdeckung von Bedarfsspitzen in Fernwärmenetzen.

Welche Funktionen bietet die Transfero TV 4.2 EHC Connect für die Druckhaltung und Entgasung?

Die IMI Pneumatex Transfero TV 4.2 EHC Connect arbeitet als Präzisionspumpendruckhaltung mit einem Druckhaltebereich von +/-0,2 bar. Das System verfügt über zwei Pumpen und zwei Überströmventile, wovon eines für die Entgasung und Druckhaltung und das andere für die Druckhaltung bei Spitzenlast zuständig ist. Eine integrierte Cyclone Vakuumentgasung sorgt für eine effiziente Entgasung des Mediums. Zudem ist eine Kälteisolierung mit Kondenswasserschutz vorhanden, die den Betrieb in Kühlsystemen optimiert.

Wie wird die Nachspeisung gesteuert und überwacht?

Die Nachspeisung erfolgt präzise durch ein Magnetventil und einen Wasserzähler. Die integrierte Fillsafe Nachspeiseüberwachung stellt eine zuverlässige Funktion sicher. Das System bietet zudem Anschlüsse für optionale Pleno P BA4R/AB5(R) Nachspeisemodule und überwacht optionale Pleno Refill Module zur Aufbereitung des Nachspeisewassers.

Welche Bedien- und Kommunikationsmöglichkeiten stehen zur Verfügung?

Die Bedienung der Transfero TV 4.2 EHC Connect erfolgt über ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display, das eine einfache Inbetriebnahme ermöglicht. Funktionen wie Fernzugriff, Fernunterstützung bei Störungsbehebung und automatische Kalibrierung erleichtern den Betrieb und die Wartung. Für eine moderne Anlagenintegration sind Schnittstellen zur Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik vorhanden. Weitere Elektroanschlüsse umfassen vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, max. 2 A), einen Ein-/Ausgang RS 485, einen Ethernet-RJ45-Anschluss und einen USB-Hub-Anschluss.

Für welche Anlagen ist das System geeignet und welche technischen Spezifikationen sind relevant?

Die Präzisionsdruckhaltung ist für Anlagen nach EN 12828, SWKI 93-1 sowie Solarsysteme nach EN 12976 und ENV 12977 geeignet, wobei ein bauseitiger Übertemperaturschutz bei Stromausfall erforderlich ist. Das System erlaubt einen Frostschutzmittelzusatz von bis zu 50 %. Die Metallbauteile mit Medienkontakt bestehen aus robusten Materialien wie C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Die elektrische Spannung beträgt 1 x 230 V (-/+ 10 %), 50 Hz, bei einer Anschlussleistung von 1,5 kW. Die Schutzart ist IP 54 nach EN 60529. Der elektrische Anschluss erfolgt über ein Anschlusskabel mit Stecker. Die Anschlüsse sind als Innengewinde zylindrisch (BSPP) ausgeführt. Eine horizontale Platzierung ist nicht vorgesehen.

Technische Daten

• Druckhaltung: +/-0,2 bar
• Anzahl Pumpen: 2
• Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
• Elektrische Anschlussleistung: 1,5 kW
• Arbeitsdruckbereich dpu: 1-2,5 bar
• Max. zul. Druck (PS): 10 bar
• Max. zul. Temperatur (TS): 90 °C
• Min. zul. Temperatur (TSmin): 0 °C
• Schutzart: IP 54
• Anschluss Gefäß: G1 1/4
• Abmessungen (B x H x T): 680 mm x 920 mm x 530 mm

Die IMI Pneumatex Transfero TV 4.2 EHC Connect bietet eine zuverlässige und präzise Druckhaltung für anspruchsvolle Heizungs-, Solar- und Kühlwassersysteme. Mit einer elektrischen Anschlussleistung von 1,5 kW und einem maximalen Arbeitsdruck von 10 bar stellt das System eine hohe Leistung sicher. Die integrierte Vakuumentgasung, die präzise Nachspeisung und die umfassenden Kommunikationsmöglichkeiten machen es zu einer effizienten Lösung für moderne Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111550
• Bauhöhe: 920
• Leistungsaufnahme: 1,5
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 680
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
• Bauhöhe: 920
• Leistungsaufnahme: 1,5
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 680
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
