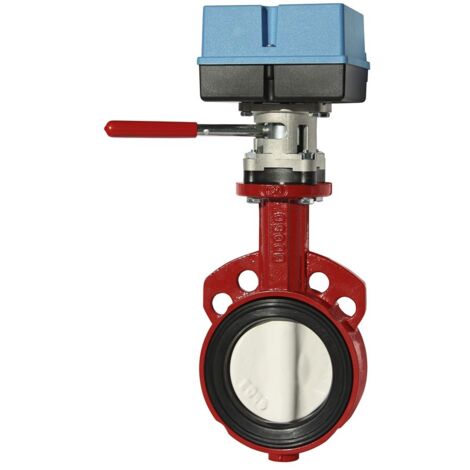

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 125, Zwischenflanschklappe, M 180/230

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 125 Zwischenflanschklappe, Stellantrieb M180/230

Die IMI TA Absperrklappe mit Stellantrieb BR12WT ist eine robuste Zwischenflanschklappe im Nenndurchmesser DN 125. Sie ist konzipiert für das Absperren und Regeln von Durchflüssen in HLK-Systemen, Sanitär- und Industrieanlagen. Die Klappe ist für offene oder geschlossene Systeme geeignet und kann mit kaltem oder heißem Wasser sowie Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen betrieben werden.

Vielseitige Einsatzbereiche und Medienkompatibilität

Die Absperrklappe BR12WT von IMI TA ist für den Einsatz in HLK-Systemen, Sanitär- und Industrieanlagen vorgesehen. Sie dient zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die Klappe ist für kaltes oder heißes Wasser geeignet, auch mit Frostschutz- oder Korrosionsschutzmittelzusätzen bis ca. 50%. Dazu zählen Glykol, Glyzerin, Ethylen Glykol, Propyläen Glykol, Monoethylen, Ethanol Methylalkohol und Antifrogen N/L.

Robuste Materialien und Konstruktion

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25 (GJL-250). Der Sitzring und die Spindelabdichtung sind aus EPDM gefertigt. Die Klappe ist aus Stahlguss GGG-40 EN-JS1030 mit einer Nylon11 Beschichtung versehen. Die Spindel besteht aus CrNi-Stahl 1.4405. Eine rote Polyester Pulverbeschichtung schützt die Oberflächen. Die Durchflussrichtung ist bidirektional. Die Baulänge entspricht EN 558-1 Basisbaureihe 20. Der Anschluss für Stellantriebe ist F05/F07 entsprechend EN ISO 5211.

Leistungsmerkmale des Stellantriebs M180/230

Der integrierte Stellantrieb M180/230 arbeitet mit einer Betriebsspannung von 230 VAC (+6% -10%) bei einer Frequenz von 50/60 Hz (+/-5%). Die Laufzeit für 90 Grad beträgt 130 Sekunden. Der Stellantrieb liefert ein Drehmoment von 80 Nm und hat eine Leistungsaufnahme von 26 VA. Das Stellsignal ist 3-punkt.

Einfache Montage und Betrieb

Die Absperrklappe ermöglicht eine einfache Montage durch Befestigungsaugen. Die Klappe ist zentriert und kann bei Bedarf durch einen Handhebel manuell bedient werden. Eine Anzeige informiert über die Drehrichtung. Für die Installation ist kein Spezialwerkzeug erforderlich. Die maximale Betriebstemperatur liegt bei 110 °C und die minimale Betriebstemperatur bei -10 °C. Der Nenndruckbereich umfasst PN 6 bis PN 16. Die Leckrate ist nach EN 1349 für die Sitzleckage VI G1 (dichtschließend) angegeben.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Werkstoff Gehäuse: Grauguss GG25 (GJL-250)
• Werkstoff Klappenblatt: Stahlguss GGG-40 EN-JS1030 mit Nylon11 Beschichtung
• Dichtung: EPDM
• Leckrate (Sitzleckage): nach EN 1349, VI G1 (dichtschließend)
• Drehmoment Stellantrieb: 80 Nm
• Betriebsspannung Stellantrieb: 230 VAC

Die IMI TA Absperrklappe BR12WT DN 125 mit Stellantrieb M180/230 stellt eine zuverlässige Lösung für die präzise Durchflussregelung und -absperrung dar. Mit einem Nenndurchmesser von DN 125, einem Nenndruckbereich von PN 6 bis PN 16 und einer Mediumtemperatur von -10 °C bis 110 °C ist sie vielseitig einsetzbar. Der leistungsstarke Stellantrieb liefert ein Drehmoment von 80 Nm bei 230 VAC Betriebsspannung und sicherstellt eine dichte Absperrung gemäß Leckrate VI G1 (dichtschließend) nach EN 1349.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203051318
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 255
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 125
• Material Klappenblatt: Gusseisen
• Klappenblatt verkleidet: ja
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
