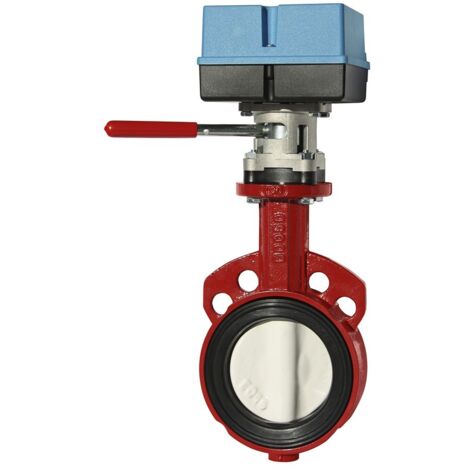

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 150, Zwischenflanschklappe, M 180/230

Name: IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 150, Zwischenflanschklappe, M 180/230
Brand: IMI HYDRONIC ENGINEERING
SKU: 32203051418
Price: 3048.3 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die IMI TA Absperrklappe mit Stellantrieb BR12WT DN 150 ist eine Zwischenflanschklappe, die für HLK-Systeme, Sanitär- und Industrieanlagen konzipiert wurde. Sie dient zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die Klappe ist einfach zu montieren und verfügt über Befestigungsaugen sowie eine Anzeige der Drehrichtung.

Technische daten

Durchmesser: DN 150

Max. Betriebstemperatur: 110 °C

Min. Betriebstemperatur: -10 °C

Laufzeit bei 50 Hz/90 Grad: 130 s

Drehmoment: 80 Nm

Betriebsspannung: 230 VAC +6% -10%

Frequenz: 50/60 Hz +/-5%

Leistungsaufnahme: 26 VA

Stellsignal: 3-punkt

Material Gehäuse: Gusseisen GG 25

Material Klappenblatt: Gusseisen GGG-40 mit Nylon11 Beschichtung

Material Spindel: CrNi-Stahl 1.4405

Dichtung: EPDM

Leckrate nach EN 1349 - Sitzleckage: VI G1 (dichtschließend)

Baulänge face to face gemäß EN 558-1 Basisbaureihe 20

Nenndruck: PN 6 - PN 16

Kompatibilität und Zubehör

Anschluss für Stellantriebe: F05/F07 entsprechend EN ISO 5211

Installation

Einfacher Einbau durch Befestigungsaugen

Anwendung

Regeln und Absperren von Durchflüssen in HLK-Systemen

Geeignet für kaltes oder heißes Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50% Glykol, Glyzerin, Ethylen, Propylenglykol, Monoethylen, Ethanol, Methylalkohol, Antifrogen N/L)

Weitere Informationen

Kein Spezialwerkzeug erforderlich

KIWA-Prüfsiegel: nein

Gastec QA Prüfung: nein

Eigenschaften

Marke
IMI HYDRONIC ENGINEERING
Höhe
170 mm
Gewicht
14.5 kg
Elektrische Spannung
230 V
Material
Gusseisen
