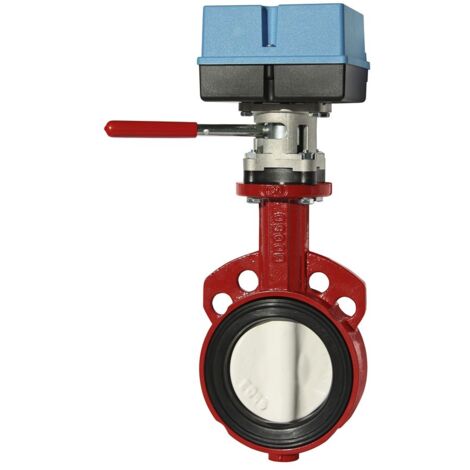

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 25, Zwischenflanschklappe, M 140/24

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 25 Zwischenflanschklappe, Stellantrieb M140/24

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/24 ist eine Zwischenflanschklappe mit einem Nenndurchmesser von DN 25. Sie ist für das Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen konzipiert und findet Anwendung in HLK-Systemen, Sanitär- und Industrieanlagen. Die Klappe eignet sich für kaltes oder heißes Wasser sowie für Medien mit Frostschutz- oder Korrosionsschutzmittelzusätzen. Eine einfache Montage durch Befestigungsaugen und die Möglichkeit des Handbetriebs mittels Handhebel zeichnen dieses Modell aus.

Wie ist die IMI TA Absperrklappe BR12WT konstruiert?

Die Absperrklappe BR12WT ist als Zwischenflanschklappe ausgeführt und ermöglicht eine bidirektionale Durchflussrichtung. Das Gehäuse besteht aus Grauguss GG25 (GJL-250) und ist mit einer roten Polyester-Pulverbeschichtung versehen. Der Sitzring sowie die Spindelabdichtung sind aus EPDM gefertigt. Das Klappenblatt besteht aus Edelstahl 1.4408 und die Spindel aus CrNi-Stahl 1.4405. Die Klappe ist zentriert und die Leckrate entspricht EN 1349 – Sitzleckage VI G1 (dichtschließend). Für den Anschluss von Stellantrieben ist die Ausführung F05/F07 gemäß EN ISO 5211 vorgesehen, die Baulänge face to face erfolgt gemäß EN 558-1 Basisbaureihe 20.

Welche Eigenschaften bietet der Stellantrieb M140/24?

Der integrierte Stellantrieb M140/24 ermöglicht eine elektromotorische Bedienung der Absperrklappe. Er arbeitet mit einer Betriebsspannung von 24 VAC bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 55 VA. Das Drehmoment beträgt 50 Nm und die Laufzeit bei 50 Hz/90 Grad liegt bei 10 Sekunden. Das Stellsignal ist 3-punkt-gesteuert. Zusätzlich ist ein Handbetrieb mittels Handhebel möglich, wobei eine Anzeige die Drehrichtung unterstützt. Die Montage der Absperrklappe erfordert kein Spezialwerkzeug.

Für welche Medien und Temperaturen ist die Absperrklappe geeignet?

Die Absperrklappe ist für den Einsatz mit kaltem oder heißem Wasser in Industriesystemen ausgelegt. Sie kann auch mit Wasser verwendet werden, das Frostschutz- oder Korrosionsschutzmittelzusätze bis zu etwa 50% enthält, darunter Glykol, Glyzerin, Ethylen Glykol, Propyläen Glykol, Monoethylen, Ethanol Methylalkohol und Antifrogen N/L. Der Betriebstemperaturbereich liegt zwischen -10 °C und 110 °C.

Technische Daten

• Nenndurchmesser: DN 25
• Typ: Zwischenflanschklappe
• Nenndruck: PN 6 - PN 16
• Betriebstemperatur: -10 °C bis 110 °C
• Werkstoff Gehäuse: Grauguss GG25 (GJL-250)
• Werkstoff Klappenblatt: Edelstahl 1.4408
• Dichtung: EPDM
• Drehmoment Stellantrieb: 50 Nm
• Betriebsspannung Stellantrieb: 24 VAC
• Leckrate: EN 1349 - Sitzleckage VI G1 (dichtschließend)

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/24 stellt eine robuste Lösung für Absperr- und Regelaufgaben in HLK-Systemen, Sanitär- und Industrieanlagen dar. Mit einem Nenndurchmesser von DN 25, einem Nenndruckbereich von PN 6 bis PN 16 und einem Betriebstemperaturbereich von -10 °C bis 110 °C ist sie vielseitig einsetzbar. Der Stellantrieb mit 50 Nm Drehmoment und 24 VAC Betriebsspannung ermöglicht eine präzise und zuverlässige Steuerung der bidirektionalen Durchflüsse.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050624
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 25
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
