IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 25, Zwischenflanschklappe, M 130/230

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 25 Zwischenflanschklappe, Stellantrieb M130/230

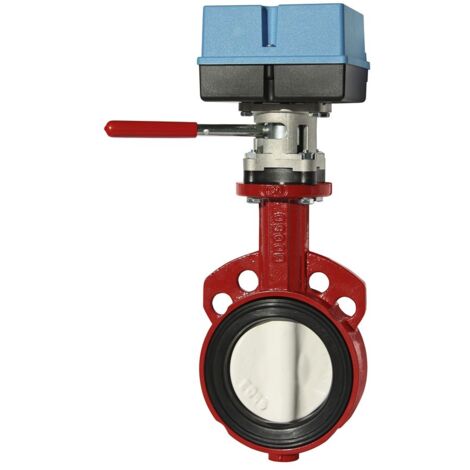

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/230 ist eine Zwischenflanschklappe im Nenndurchmesser DN 25. Sie wurde für den Einsatz in HLK-Systemen, Sanitär- und Industrieanlagen entwickelt, um Durchflüsse in offenen oder geschlossenen Systemen präzise abzusperren oder zu regeln.

Für welche Anwendungen ist die Absperrklappe geeignet?

Die Absperrklappe der Serie BR12WT von IMI TA ist vielseitig einsetzbar in offenen oder geschlossenen Systemen. Sie findet ihren Einsatz in Heizungs-, Lüftungs- und Klimaanlagen, in Sanitärinstallationen sowie in industriellen Anwendungen. Die Klappe ist für den Betrieb mit kaltem oder heißem Wasser ausgelegt und verträgt Zusätze wie Glykol, Glyzerin, Ethylenglykol, Propylenglykol, Monoethylen, Ethanol, Methylalkohol und Antifrogen N/L bis zu einem Anteil von etwa 50 Prozent. Die bidirektionale Durchflussrichtung ermöglicht eine flexible Installation.

Welche Materialien und Eigenschaften zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25 (GJL-250) und ist mit einer roten Polyester-Pulverbeschichtung oberflächenbehandelt. Die Klappe selbst ist aus Edelstahl 1.4408 gefertigt, während die Spindel aus CrNi-Stahl 1.4405 besteht. Für eine zuverlässige Abdichtung sorgen ein Sitzring und eine Spindelabdichtung aus EPDM (Ethylen-Propylen-Dien-Kautschuk). Die Leckrate entspricht der EN 1349 - Sitzleckage VI G1, was eine dichtschließende Funktion ermöglicht. Die Baulänge entspricht der EN 558-1 Basisbaureihe 20, und der Anschluss für Stellantriebe ist nach F05/F07 gemäß EN ISO 5211 ausgeführt. Die Absperrklappe ist für einen weiten Temperaturbereich von -10 °C bis 110 °C ausgelegt.

Welche Leistungsmerkmale bietet der Stellantrieb M130/230?

Der integrierte Stellantrieb M130/230 ermöglicht eine elektrische Bedienung der Absperrklappe. Er arbeitet mit einer Betriebsspannung von 230 VAC bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 6,5 VA. Das Drehmoment des Stellantriebs beträgt 35 Nm, und die Laufzeit für eine 90-Grad-Drehung bei 50 Hz liegt bei 130 Sekunden. Das Stellsignal ist 3-punkt. Eine Anzeige der Drehrichtung ist vorhanden, und die Montage wird durch Befestigungsaugen vereinfacht. Zusätzlich ist ein Handbetrieb mittels Handhebel möglich.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 6 - PN 16
• Mediumtemperatur: -10 °C bis 110 °C
• Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
• Werkstoff Klappe: Edelstahl 1.4408
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Drehmoment Stellantrieb: 35 Nm
• Betriebsspannung Stellantrieb: 230 VAC
• Leistungsaufnahme Stellantrieb: 6,5 VA
• Laufzeit Stellantrieb (90°/50 Hz): 130 s

Die IMI TA Absperrklappe mit Stellantrieb BR12WT DN 25 bietet eine zuverlässige Lösung für die Durchflussregelung und -absperrung in anspruchsvollen Umgebungen. Ihre robuste Konstruktion aus Grauguss und Edelstahl, kombiniert mit EPDM-Dichtungen, trägt zur Langlebigkeit bei. Mit einem Nenndurchmesser von DN 25, einer Betriebsspannung von 230 VAC und einem Drehmoment von 35 Nm ist sie eine leistungsstarke Komponente für diverse Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050613
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 25
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 25
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
