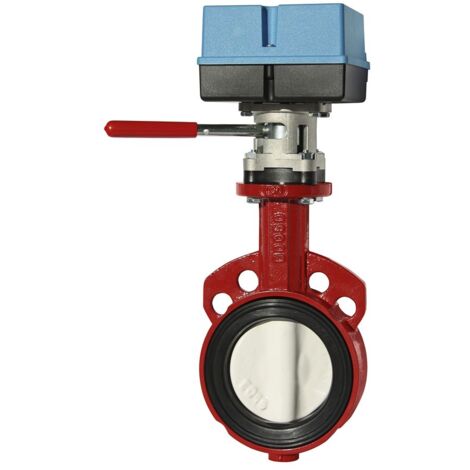

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 25, Zwischenflanschklappe, M 140/230

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 25 Zwischenflanschklappe, Stellantrieb M140/230

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/230 ist eine robuste Zwischenflanschklappe, die für den Nenndurchmesser DN 25 ausgelegt ist. Sie dient zum präzisen Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen und findet Anwendung in HLK-Systemen, Sanitär- und Industrieanlagen. Die Klappe ist für kaltes oder heißes Wasser geeignet, auch mit Frostschutz- oder Korrosionsschutzmittelzusätzen.

Für welche Anwendungen ist die Absperrklappe geeignet?

Die BR12WT von IMI TA ist vielseitig in HLK-Systemen, Sanitär- und Industrieanlagen einsetzbar. Sie ist für den Betrieb mit kaltem oder heißem Wasser vorgesehen und verträgt Zusätze wie Glykol, Glyzerin, Ethylen Glykol, Propyläen Glykol, Monoethylen, Ethanol Methylalkohol sowie Antifrogen N/L bis zu einem Anteil von etwa 50%. Die Durchflussrichtung ist bidirektional.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25 (GJL-250) und ist mit einer roten Polyester-Pulverbeschichtung versehen. Der Sitzring und die Spindelabdichtung sind aus EPDM gefertigt. Die Klappe selbst besteht aus Edelstahl 1.4408 und die Spindel aus CrNi-Stahl 1.4405. Die Leckrate entspricht der EN 1349 - Sitzleckage VI G1 (dichtschließend). Die Baulänge face to face ist gemäß EN 558-1 Basisbaureihe 20 ausgeführt.

Welche Eigenschaften besitzt der Stellantrieb M140/230?

Der mitgelieferte Stellantrieb M140/230 arbeitet mit einer Betriebsspannung von 230 VAC (+6% -10%) bei einer Frequenz von 50/60 Hz (+/-5%). Er liefert ein Drehmoment von 50 Nm und hat eine Leistungsaufnahme von 55 VA. Die Laufzeit für eine 90-Grad-Drehung beträgt bei 50 Hz etwa 10 Sekunden. Das Stellsignal ist 3-punkt. Der Anschluss für Stellantriebe ist nach F05/F07 entsprechend EN ISO 5211 ausgeführt.

Wie erfolgt die Montage und Bedienung?

Die Montage der IMI TA Absperrklappe ist durch Befestigungsaugen einfach gestaltet und erfordert kein Spezialwerkzeug. Die Klappe ist zentriert ausgeführt. Für den Handbetrieb ist ein Handhebel vorhanden, der eine manuelle Steuerung ermöglicht. Eine Anzeige informiert über die aktuelle Drehrichtung der Klappe.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruckbereich: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Leckrate (Sitzleckage): EN 1349, VI G1 (dichtschließend)
• Gehäusewerkstoff: Grauguss GG25 (GJL-250)
• Material Klappenblatt: Edelstahl 1.4408
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Drehmoment Stellantrieb: 50 Nm
• Baulänge face to face: EN 558-1 Basisbaureihe 20

Die IMI TA Absperrklappe BR12WT DN 25 mit Stellantrieb M140/230 bietet eine zuverlässige Lösung für die Durchflussregelung in anspruchsvollen Umgebungen. Mit einem Nenndurchmesser von DN 25, einem Nenndruckbereich von PN 6 bis PN 16 und einem breiten Betriebstemperaturbereich von -10 °C bis 110 °C ist sie flexibel einsetzbar. Der leistungsstarke Stellantrieb M140/230 mit 50 Nm Drehmoment ermöglicht eine präzise und effiziente Steuerung in HLK-, Sanitär- und Industrieanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050614
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 25
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
