IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 32, Zwischenflanschklappe, M 130/24

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 32 Zwischenflanschklappe, Stellantrieb M130/24

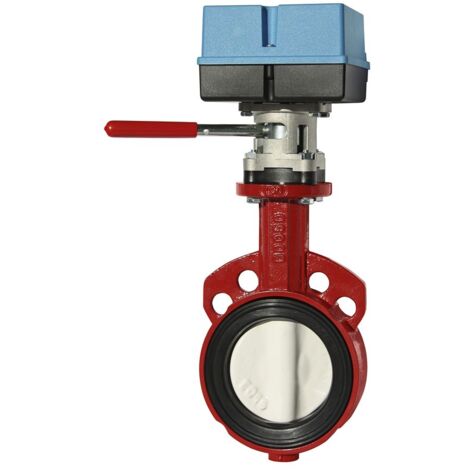

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/24 ist eine robuste Zwischenflanschklappe, die für HLK-Systeme sowie Sanitär- und Industrieanlagen konzipiert wurde. Sie dient zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen und ist für kaltes oder heißes Wasser inklusive Frostschutz- bzw. Korrosionsschutzmittelzusätzen geeignet. Die Klappe zeichnet sich durch eine einfache Montage mittels Befestigungsaugen und die Möglichkeit des Handbetriebs aus.

Für welche Anwendungen und Medien ist die Absperrklappe geeignet?

Die IMI TA Absperrklappe BR12WT ist vielseitig einsetzbar in Heizungs-, Lüftungs- und Klimaanlagen sowie in Sanitär- und Industrieumgebungen. Sie dient dem zuverlässigen Absperren oder präzisen Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die Klappe ist für Medien wie kaltes oder heißes Wasser ausgelegt und verträgt Zusätze von Frostschutz- oder Korrosionsschutzmitteln bis zu etwa 50%, darunter Glykol, Glyzerin, Ethylen Glykol, Propyläen Glykol, Monoethylen, Ethanol Methylalkohol und Antifrogen N/L. Die Durchflussrichtung ist bidirektional. Die Leckrate ist mit Sitzleckage VI G1 (dichtschließend) nach EN 1349 angegeben.

Wie ist die Absperrklappe konstruiert und welche Materialien werden verwendet?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25 (GJL-250) und ist mit einer roten Polyester-Pulverbeschichtung oberflächenbehandelt. Der Sitzring und die Spindelabdichtung sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Die Klappe selbst besteht aus Edelstahl 1.4408 (rostfreier Stahl), während die Spindel aus CrNi-Stahl 1.4405 gefertigt ist. Die Klappe ist zentriert und besitzt Befestigungsaugen. Die Baulänge entspricht der EN 558-1 Basisbaureihe 20.

Welche Merkmale bietet der Stellantrieb M130/24?

Die Bedienung erfolgt elektromotorisch über den Stellantrieb M130/24. Für den Betrieb wird ein 3-punkt Stellsignal genannt. Die Laufzeit bei 50 Hz/90 Grad beträgt 130 s und das Drehmoment ist mit 35 Nm angegeben. Die Betriebsspannung liegt bei 24 VAC +6% -10%, die Frequenz bei 50/60 Hz +/-5% und die Leistungsaufnahme bei 6,5 VA. Ein Handbetrieb ist über Handhebel möglich, zusätzlich ist eine Anzeige der Drehrichtung vorhanden. Der Anschluss für Stellantriebe entspricht F05/F07 gemäß EN ISO 5211.

Technische Daten

• Nenndurchmesser: DN 32
• Typ: Zwischenflanschklappe
• Nenndruck: PN 6 - PN 16
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
• Leckrate: Sitzleckage VI G1 (dichtschließend) nach EN 1349
• Gehäusewerkstoff: Grauguss GG25 (GJL-250)
• Klappenblatt-Werkstoff: Edelstahl 1.4408 (rostfreier Stahl)
• Dichtung/Sitzring: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Drehmoment Stellantrieb: 35 Nm
• Betriebsspannung Stellantrieb: 24 VAC

Die IMI TA Absperrklappe BR12WT DN 32 mit Stellantrieb M130/24 stellt eine zuverlässige Lösung für die Durchflussregelung und -absperrung in anspruchsvollen HLK- und Industrieanwendungen dar. Mit ihrem robusten Gehäuse aus Grauguss GG25, dem Klappenblatt aus Edelstahl 1.4408 und EPDM-Dichtungen ist sie für einen breiten Temperaturbereich von -10 °C bis 110 °C und Nenndrücke von PN 6 bis PN 16 geeignet. Der Stellantrieb M130/24 mit 35 Nm Drehmoment und 24 VAC Betriebsspannung ermöglicht eine präzise und effiziente Steuerung.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050723
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 32
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
