IMI TA Absperrklappe mit Stellantrieb BR12WT DN 32, Zwischenflanschklappe, M 140/24

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 32 Zwischenflanschklappe, Stellantrieb M140/24

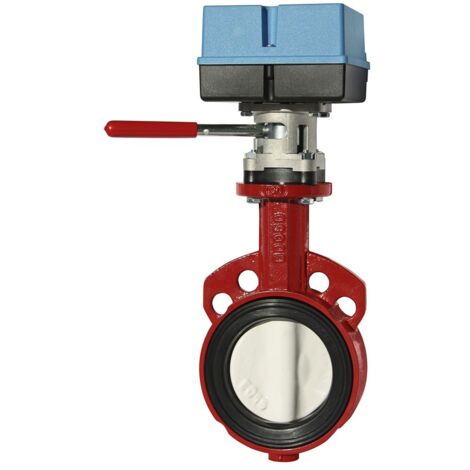

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/24 ist eine Zwischenflanschklappe für den Nenndurchmesser DN 32. Sie ist konzipiert für den Einsatz in HLK Systemen, Sanitär- und Industrieanlagen, wo sie zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen dient. Die Klappe eignet sich für kaltes oder heißes Wasser sowie für Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen.

Wo wird die IMI TA Absperrklappe BR12WT eingesetzt?

Die Absperrklappe BR12WT von IMI TA ist vielseitig in HLK Systemen, Sanitär- und Industrieanlagen einsetzbar. Sie ermöglicht das zuverlässige Absperren oder präzise Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Das Gerät ist für den Betrieb mit kaltem oder heißem Wasser ausgelegt. Zudem ist es kompatibel mit Wasser, das Frostschutz- oder Korrosionsschutzmittelzusätze bis zu etwa 50% enthält, darunter Glykol, Glyzerin, Ethylen Glykol, Propyläen Glykol, Monoethylen, Ethanol Methylalkohol und Antifrogen N/L.

Welche Konstruktionsmerkmale und Materialien zeichnen die Absperrklappe aus?

Die Absperrklappe ist als Zwischenflanschklappe mit einem Nenndurchmesser von DN 32 ausgeführt. Das Gehäuse besteht aus Grauguss GG25 (GJL-250), der Sitzring und die Spindelabdichtung aus EPDM. Die Klappe ist aus Edelstahl 1.4408 gefertigt und die Spindel aus CrNi-Stahl 1.4405. Eine rote Polyester Pulverbeschichtung schützt die Oberfläche. Die Baulänge entspricht der EN 558-1 Basisbaureihe 20. Die Montage wird durch Befestigungsaugen vereinfacht, und die Klappe ist zentriert. Ein Handbetrieb durch einen Handhebel ist möglich, ergänzt durch eine Anzeige der Drehrichtung. Der Anschluss für Stellantriebe entspricht F05/F07 nach EN ISO 5211. Die Leckrate nach EN 1349 ist als Sitzleckage VI G1 (dichtschließend) klassifiziert. Die Durchflussrichtung ist bidirektional.

Welche Leistungsdaten bietet der Stellantrieb M140/24?

Der integrierte Stellantrieb M140/24 arbeitet mit einer Betriebsspannung von 24 VAC (+6% -10%) bei einer Frequenz von 50/60 Hz (+/-5%). Er weist eine Leistungsaufnahme von 55 VA auf und liefert ein Drehmoment von 50 Nm. Die Laufzeit für eine 90-Grad-Drehung beträgt bei 50 Hz 10 Sekunden. Die Ansteuerung erfolgt über ein 3-Punkt-Stellsignal.

Technische Daten

• Nenndurchmesser: DN 32
• Nenndruck: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Gehäusewerkstoff: Grauguss GG25 (GJL-250)
• Werkstoff Klappenblatt: Edelstahl 1.4408
• Werkstoff Sitzring/Dichtung: EPDM
• Drehmoment Stellantrieb: 50 Nm
• Betriebsspannung Stellantrieb: 24 VAC
• Laufzeit Stellantrieb (90 Grad): 10 s

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/24 stellt eine zuverlässige Lösung für die Durchflussregelung und -absperrung in anspruchsvollen Umgebungen dar. Mit einem Nenndurchmesser von DN 32 und einer Betriebstemperatur von -10 °C bis 110 °C ist sie flexibel einsetzbar. Der leistungsstarke Stellantrieb mit 50 Nm Drehmoment und 24 VAC Betriebsspannung sorgt für präzise und schnelle Schaltvorgänge.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050724
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 32
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
