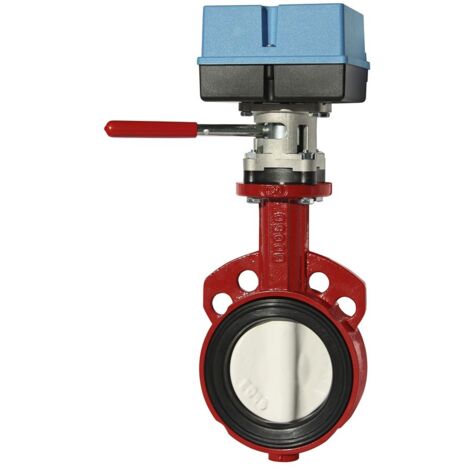

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 40, Zwischenflanschklappe, M 130/24

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 40 Zwischenflanschklappe, Stellantrieb M130/24

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/24 ist eine Zwischenflanschklappe für DN 40 und ausgelegt für HLK-Systeme sowie Sanitär- und Industrieanlagen. Sie dient zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen und eignet sich für kaltes oder heißes Wasser sowie für Medien mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50%), darunter Glykol, Glyzerin, Ethylen Glykol, Propyläen Glykol, Monoethylen, Ethanol Methylalkohol und Antifrogen N/L.

Für welche Anwendungen ist die Absperrklappe geeignet?

Die BR12WT von IMI TA wird für HLK-Systeme, Sanitär- und Industrieanlagen eingesetzt. Sie ist für das Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen vorgesehen. Die Durchflussrichtung ist bidirektional, was die Nutzung der Klappe für unterschiedliche Einbausituationen innerhalb der Systemführung ermöglicht.

Welche Funktionen und Bedienungsmöglichkeiten bietet die Absperrklappe?

Die Ausführung als TA Absperrklappe mit Stellantrieb kombiniert Funktionen zum Regeln und Absperren. Der Handbetrieb erfolgt über einen Handhebel, zudem sind eine Anzeige der Drehrichtung sowie eine zentrierte Klappe und einfache Montage durch Befestigungsaugen gegeben. Für die Installation ist kein Spezialwerkzeug erforderlich. Der Stellantrieb M130/24 ist mit einem 3-Punkt-Stellsignal ausgeführt.

Welche Materialien und Konstruktionsmerkmale zeichnen die Klappe aus?

Die Leckrate ist nach EN 1349 als Sitzleckage VI G1 (dichtschließend) angegeben. Das Gehäuse besteht aus Grauguss GG25 (GJL-250), der Sitzring aus EPDM. Die Klappe ist aus Edelstahl 1.4408 gefertigt, die Spindel aus CrNi-Stahl 1.4405; die Spindelabdichtung ist ebenfalls aus EPDM. Eine rote Polyester Pulverbeschichtung dient als Oberflächenbehandlung. Die Baulänge entspricht EN 558-1 Basisbaureihe 20. Anschlüsse für Stellantriebe sind F05/F07 entsprechend EN ISO 5211.

Welche Temperatur- und Medienbedingungen werden angegeben?

Für den Betrieb wird eine maximale Betriebstemperatur von 110 °C und eine minimale Betriebstemperatur von -10 °C genannt. Als Medium ist kaltes oder heißes Wasser in Industriesystemen beschrieben; zudem ist Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50%) genannt, darunter Glykol und Ethylen Glykol sowie weitere angeführte Zusätze.

Welche technischen Eigenschaften besitzt der Stellantrieb M130/24?

Der Stellantrieb M130/24 weist eine Laufzeit von 130 Sekunden bei 50 Hz/90 Grad auf. Das Drehmoment beträgt 35 Nm. Die Betriebsspannung liegt bei 24 VAC (+6% -10%) bei einer Frequenz von 50/60 Hz (+/-5%). Die Leistungsaufnahme beträgt 6,5 VA.

Technische Daten

• Nenndurchmesser: DN 40
• Nenndruck: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Drehmoment Stellantrieb: 35 Nm
• Betriebsspannung Stellantrieb: 24 VAC
• Leistungsaufnahme Stellantrieb: 6,5 VA
• Laufzeit Stellantrieb (90 Grad): 130 s
• Werkstoff Gehäuse: Grauguss GG25 (GJL-250)
• Leckrate: EN 1349, Sitzleckage VI G1 (dichtschließend)

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/24 bietet eine zuverlässige Lösung für Absperr- und Regelaufgaben in HLK-, Sanitär- und Industrieanlagen. Ihre robuste Konstruktion aus Grauguss GG25 (GJL-250) und Edelstahl 1.4408 in Kombination mit EPDM-Dichtungen sorgt für eine lange Lebensdauer. Mit einem Nenndurchmesser von DN 40 und einem Drehmoment von 35 Nm des 24 VAC Stellantriebs ist sie für einen breiten Temperaturbereich von -10 °C bis 110 °C ausgelegt und ermöglicht eine präzise und einfache Steuerung.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050823
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 40
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 40
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
