IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 40, Zwischenflanschklappe, M 140/24

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 40 Zwischenflanschklappe, Stellantrieb M140/24

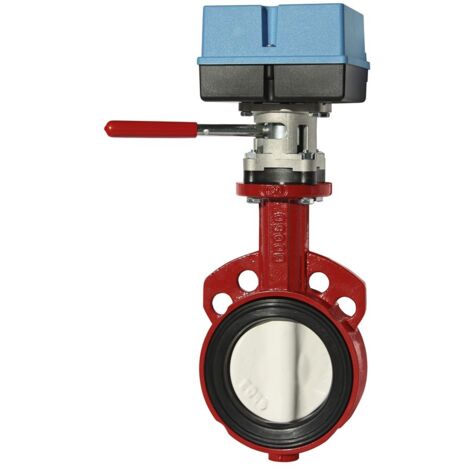

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/24 ist eine Zwischenflanschklappe für DN 40. Sie ist konzipiert für HLK-Systeme sowie Sanitär- und Industrieanlagen und dient zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die bidirektionale Ausführung unterstützt dabei die Durchströmung in beide Richtungen.

Welche Funktionen bietet die Absperrklappe BR12WT?

Die Absperrklappe BR12WT von IMI TA übernimmt die Funktionen Regeln und Absperren von Durchflüssen. Die Leckrate nach EN 1349 - Sitzleckage VI G1 (dichtschließend) ist als Eigenschaft für die Sitzleckage angegeben. Die Durchflussrichtung ist bidirektional, was den Einsatz in Systemen mit wechselnder Strömungsrichtung ermöglicht.

Für welche Medien und Temperaturbereiche ist die Klappe geeignet?

Die Absperrklappe ist für kaltes oder heißes Wasser in Industriesystemen ausgelegt. Sie kann auch für Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen bis ca. 50% verwendet werden, darunter Glykol, Glyzerin, Ethylenglykol, Propylenglykol, Monoethylen, Ethanol (Methylalkohol) sowie Antifrogen N/L. Der Dauerbetrieb ist in einem Temperaturbereich von -10 bis 110 °C möglich.

Aus welchen Materialien besteht die Absperrklappe?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25 (GJL-250) und ist mit einer roten Polyester-Pulverbeschichtung versehen, die als Oberflächenschutz dient. Der Sitzring und die Spindelabdichtung sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt, was eine zuverlässige Dichtung bietet. Das Klappenblatt besteht aus rostfreiem Stahl 1.4408, während die Spindel aus CrNi-Stahl 1.4405 gefertigt ist.

Wie wird die Absperrklappe gesteuert und angetrieben?

Die Absperrklappe wird elektrisch über den integrierten Stellantrieb M140/24 bedient. Ein Handbetrieb mittels Handhebel ist ebenfalls möglich, und eine Anzeige informiert über die aktuelle Drehrichtung. Der Stellantrieb arbeitet mit einem 3-Punkt-Stellsignal. Für den Anschluss der Stellantriebe ist F05/F07 entsprechend EN ISO 5211 genannt. Der Stellantrieb liefert ein Drehmoment von 50 Nm und hat eine Laufzeit von 10 Sekunden bei 50 Hz für eine 90-Grad-Drehung. Die Betriebsspannung beträgt 24 VAC +6% -10% bei einer Frequenz von 50/60 Hz +/-5% und einer Leistungsaufnahme von 55 VA.

Welche Vorteile bietet die Montage der Zwischenflanschklappe?

Die Installation der Zwischenflanschklappe ist durch Befestigungsaugen vereinfacht und erfordert kein Spezialwerkzeug. Die Klappe ist zentriert und verfügt über eine Anzeige der Drehrichtung. Die Baulänge face to face gemäß EN 558-1 Basisbaureihe 20 ist als Grundlage für die Baulänge beschrieben.

Technische Daten

• Nenndurchmesser: DN 40
• Typ: Zwischenflanschklappe
• Nenndruck: PN 6 - PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 110 °C
• Leckrate nach EN 1349 (Sitzleckage): VI G1 (dichtschließend)
• Gehäusewerkstoff: Grauguss GG25 (GJL-250)
• Sitzring/Dichtung/Spindelabdichtung: EPDM
• Material Klappenblatt: Edelstahl 1.4408
• Drehmoment Stellantrieb: 50 Nm
• Betriebsspannung Stellantrieb: 24 VAC

Die IMI TA Absperrklappe BR12WT DN 40 mit Stellantrieb M140/24 bietet eine zuverlässige Lösung für die Durchflussregelung und das Absperren in anspruchsvollen HLK-, Sanitär- und Industrieanwendungen. Mit einem Nenndurchmesser von DN 40, einem Drehmoment von 50 Nm und einer maximalen Betriebstemperatur von 110 °C ist sie für eine Vielzahl von Medien und Betriebsbedingungen ausgelegt. Die robuste Bauweise aus Grauguss und Edelstahl in Kombination mit EPDM-Dichtungen trägt zur Langlebigkeit und hohen Funktionalität bei.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050824
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 40
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
