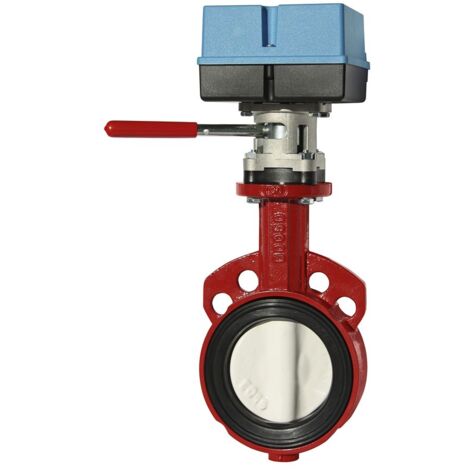

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 50, Zwischenflanschklappe, M 140/230

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 50 Zwischenflanschklappe, Stellantrieb M140/230

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/230 in DN 50 ist eine vielseitige Zwischenflanschklappe, die für das Absperren oder Regeln von Durchflüssen in HLK-Systemen sowie Sanitär- und Industrieanlagen konzipiert wurde. Sie eignet sich für den Einsatz mit kaltem oder heißem Wasser, einschließlich Medien mit Frostschutz- oder Korrosionsschutzmittelzusätzen. Die einfache Montage wird durch Befestigungsaugen unterstützt.

Welche Funktionen bietet die BR12WT Absperrklappe und wo wird sie eingesetzt?

Die BR12WT von IMI TA ist für das präzise Regeln und zuverlässige Absperren von Durchflüssen in offenen oder geschlossenen Systemen vorgesehen. Ihre bidirektionale Durchflussrichtung ermöglicht einen flexiblen Einsatz in unterschiedlich aufgebauten Anlagen. Die Absperrklappe ist ideal für HLK-Systeme, Sanitär- und Industrieanlagen. Sie ist kompatibel mit kaltem oder heißem Wasser sowie Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50 %), wie Glykol, Glyzerin, Ethylenglykol, Propylenglykol, Monoethylen, Ethanol, Methylalkohol oder Antifrogen N/L.

Aus welchen Materialien besteht die Absperrklappe und welche Dichtheit bietet sie?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25. Der Sitzring und die Spindelabdichtung sind aus EPDM gefertigt. Die Klappe selbst ist aus Stahlguss GGG-40 (EN-JS1030) mit einer Nylon11-Beschichtung versehen, während die Spindel aus CrNi-Stahl 1.4405 besteht. Eine rote Polyester-Pulverbeschichtung schützt die Oberflächen. Die Baulänge entspricht "face to face" gemäß EN 558-1 Basisbaureihe 20. Die Leckrate nach EN 1349 - Sitzleckage VI G1 (dichtschließend) sichert eine hohe Dichtigkeit.

Welche technischen Merkmale zeichnen den Stellantrieb M140/230 aus?

Der integrierte Stellantrieb M140/230 wird durch einen Elektromotor betrieben und nutzt ein 3-Punkt-Stellsignal. Er bietet ein Drehmoment von 50 Nm und eine Laufzeit von 10 s bei 50 Hz und 90°. Die Betriebsspannung liegt bei 230 V AC (+6 % / -10 %) bei einer Frequenz von 50/60 Hz (±5 %). Die Leistungsaufnahme beträgt 55 VA. Der Anschluss für Stellantriebe entspricht F05/F07 gemäß EN ISO 5211.

Wie erfolgt die Montage und manuelle Bedienung der Absperrklappe?

Die Montage der Absperrklappe ist durch die vorhandenen Befestigungsaugen einfach gestaltet und erfordert kein Spezialwerkzeug. Die Klappe ist zentriert ausgeführt. Für den Handbetrieb steht ein Handhebel zur Verfügung, der auch die Drehrichtung anzeigt. Dies ermöglicht eine flexible Bedienung und Wartung.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruck: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Drehmoment Stellantrieb: 50 Nm
• Betriebsspannung Stellantrieb: 230 V AC
• Laufzeit Stellantrieb (90°): 10 s
• Werkstoff Gehäuse: Grauguss GG25
• Werkstoff Dichtung: EPDM
• Leckrate (Sitzleckage): EN 1349, VI G1 (dichtschließend)

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M140/230 in DN 50 ist eine robuste und zuverlässige Zwischenflanschklappe für die Durchflussregelung und -absperrung. Mit ihrem Gehäuse aus Grauguss GG25, EPDM-Dichtungen und dem leistungsstarken Stellantrieb M140/230, der ein Drehmoment von 50 Nm bei 230 V AC bietet, ist sie für einen breiten Temperaturbereich von -10 °C bis 110 °C ausgelegt und sichert eine präzise und sichere Funktion in HLK-, Sanitär- und Industrieanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203050914
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 50
• Material Klappenblatt: Gusseisen
• Klappenblatt verkleidet: ja
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 50
• Material Klappenblatt: Gusseisen
• Klappenblatt verkleidet: ja
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
