IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 80, Zwischenflanschklappe, M 130/24

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 80 Zwischenflanschklappe, Stellantrieb M130/24

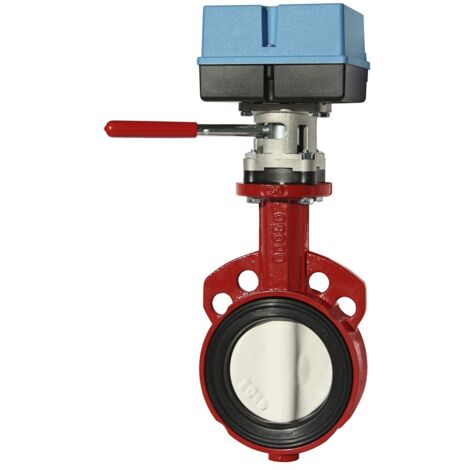

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/24 ist eine Zwischenflanschklappe für DN 80, konzipiert zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen HLK-Systemen sowie Sanitär- und Industrieanlagen. Diese bidirektionale Armatur ist für kaltes oder heißes Wasser sowie für Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50%) wie Glykol oder Ethylen-Glykol geeignet.

Wie lässt sich die BR12WT montieren und bedienen?

Die Montage der Absperrklappe erfolgt einfach durch Befestigungsaugen, wobei kein Spezialwerkzeug erforderlich ist. Die Klappe ist zentriert ausgeführt und ermöglicht einen Handbetrieb über einen Handhebel. Eine Anzeige der Drehrichtung unterstützt die korrekte Ausrichtung. Die elektrische Bedienung erfolgt über den Stellantrieb M130/24 mit einem 3-Punkt-Stellsignal.

Welche Materialien und Dichtungen kommen zum Einsatz?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25. Der Sitzring und die Spindelabdichtung sind aus EPDM gefertigt. Das Klappenblatt ist aus Stahlguss GGG-40 (EN-JS1030) mit einer Nylon11-Beschichtung versehen. Die Spindel besteht aus CrNi-Stahl 1.4405. Eine rote Polyester Pulverbeschichtung dient dem Oberflächenschutz. Die Leckrate entspricht nach EN 1349 der Sitzleckage VI G1 (dichtschließend).

Welche technischen Daten kennzeichnen den Stellantrieb M130/24?

Der Stellantrieb M130/24 hat eine Laufzeit von 130 Sekunden bei 50 Hz und 90 Grad Drehung. Das Drehmoment beträgt 35 Nm. Die Betriebsspannung liegt bei 24 VAC (+6% -10%) bei einer Frequenz von 50/60 Hz (+/-5%). Die Leistungsaufnahme ist mit 6,5 VA angegeben. Der Anschluss für Stellantriebe erfolgt über F05/F07 entsprechend EN ISO 5211.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Drehmoment Stellantrieb: 35 Nm
• Betriebsspannung Stellantrieb: 24 VAC
• Leistungsaufnahme Stellantrieb: 6,5 VA
• Laufzeit Stellantrieb (50 Hz/90 Grad): 130 s
• Werkstoff Gehäuse: Grauguss GG25
• Dichtung: EPDM

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/24 ist eine robuste Lösung für die präzise Regelung und Absperrung von Medien in anspruchsvollen Umgebungen. Mit einem Nenndurchmesser von DN 80 und einem Drehmoment von 35 Nm des Stellantriebs M130/24 bietet sie zuverlässige Leistung. Der breite Betriebstemperaturbereich von -10 °C bis 110 °C und die hochwertige Materialauswahl wie Grauguss GG25 und EPDM-Dichtungen unterstreichen die Langlebigkeit und Vielseitigkeit dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203051123
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 80
• Material Klappenblatt: Gusseisen
• Klappenblatt verkleidet: ja
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
