IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 80, Zwischenflanschklappe, M 130

IMI TA Absperrklappe mit Stellantrieb BR12WT, DN 80 Zwischenflanschklappe, Stellantrieb M130/230

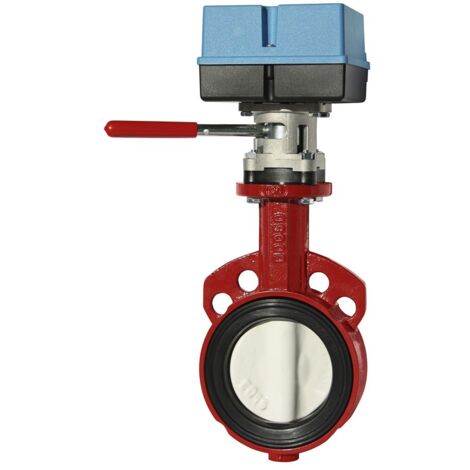

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/230 ist eine Zwischenflanschklappe für HLK-Systeme, Sanitär- und Industrieanlagen. Die Ausführung mit DN 80 eignet sich zum Absperren und Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Sie ist für kaltes oder heißes Wasser sowie Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50 %) ausgelegt.

Welche Einsatzbereiche und Funktionen bietet die IMI TA Absperrklappe BR12WT?

Die Absperrklappe der Serie BR12WT von IMI TA ist vielseitig einsetzbar in HLK-Systemen, Sanitär- und Industrieanlagen. Sie dient zum präzisen Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die bidirektionale Durchflussrichtung ermöglicht eine flexible Installation. Ein Handbetrieb ist über einen Handhebel möglich, und eine Anzeige der Drehrichtung unterstützt die Nachvollziehbarkeit des Schaltzustands.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Grauguss GG25 (GJL-250) und ist mit einer roten Polyester Pulverbeschichtung oberflächenbehandelt. Der Sitzring und die Spindelabdichtung sind aus EPDM gefertigt. Die Klappe selbst ist aus Stahlguss GGG-40 (EN-JS1030) mit einer Nylon11 Beschichtung versehen. Die Spindel besteht aus CrNi-Stahl 1.4405. Die Leckrate entspricht nach EN 1349 der Sitzleckage VI G1 (dichtschließend). Die Baulänge face to face ist gemäß EN 558-1 Basisbaureihe 20 ausgeführt. Der Anschluss für Stellantriebe entspricht F05/F07 nach EN ISO 5211.

Welche technischen Eigenschaften besitzt der Stellantrieb M130/230?

Der integrierte Stellantrieb M130/230 ermöglicht eine elektrische Bedienung der Absperrklappe. Er arbeitet mit einer Betriebsspannung von 230 VAC (+6% -10%) bei einer Frequenz von 50/60 Hz (+/-5%) und einer Leistungsaufnahme von 6,5 VA. Das Drehmoment des Stellantriebs beträgt 35 Nm, mit einer Laufzeit von 130 Sekunden für 90 Grad bei 50 Hz. Das Stellsignal ist 3-Punkt. Die Konstruktion ermöglicht eine einfache Montage durch Befestigungsaugen.

Technische Daten

• Nenndurchmesser: DN 80
• Typ: Zwischenflanschklappe
• Nenndruck: PN 6 - PN 16
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Drehmoment Stellantrieb: 35 Nm
• Betriebsspannung Stellantrieb: 230 VAC
• Leistungsaufnahme Stellantrieb: 6,5 VA
• Werkstoff Gehäuse: Grauguss GG25 (GJL-250)
• Werkstoff Sitzring/Dichtung: EPDM

Die IMI TA Absperrklappe BR12WT mit Stellantrieb M130/230 bietet eine zuverlässige Zwischenflanschlösung für DN 80. Sie ist für einen breiten Temperaturbereich von -10 °C bis 110 °C ausgelegt und eignet sich für Wasseranwendungen mit Frostschutz- oder Korrosionsschutzmittelzusätzen. Der leistungsstarke 230 VAC Stellantrieb mit 35 Nm Drehmoment ermöglicht eine präzise Regelung und Absperrung in HLK- und Industrieanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203051113
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Elektromotor
• Länge Bedienungselement: 165
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 80
• Material Klappenblatt: Gusseisen
• Klappenblatt verkleidet: ja
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
