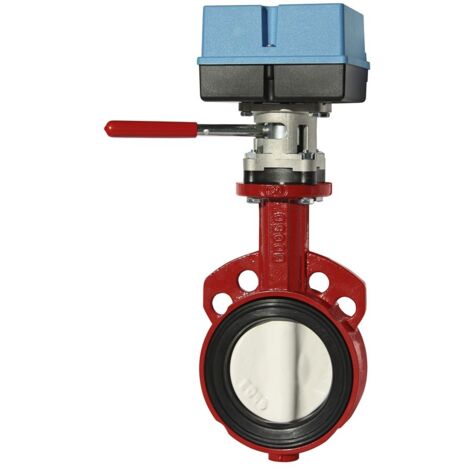

IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 80, Zwischenflanschklappe, M 140/230

Name: IMI Heimeier TA Absperrklappe mit Stellantrieb BR12WT DN 80, Zwischenflanschklappe, M 140/230
Brand: HEIMEIER
SKU: 32203051114
Price: 2157.2 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die IMI TA Absperrklappe mit Stellantrieb BR12WT DN 80 ist eine Zwischenflanschklappe, die für HLK-Systeme, Sanitär- und Industrieanlagen konzipiert wurde. Sie dient zum Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die Klappe ist einfach zu montieren und verfügt über Befestigungsaugen sowie eine Anzeige der Drehrichtung.

Technische daten

Nenndurchmesser: DN 80

Max. Betriebstemperatur: 110 °C

Min. Betriebstemperatur: -10 °C

Laufzeit bei 50 Hz/90 Grad: 10 s

Drehmoment: 50 Nm

Betriebsspannung: 230 VAC +6% -10%

Frequenz: 50/60 Hz +/-5%

Leistungsaufnahme: 55 VA

Stellsignal: 3-punkt

Gehäusematerial: Grauguss GG25

Sitzringmaterial: EPDM

Klappenblattmaterial: Stahlguss GGG-40, EN-JS1030 mit Nylon11 Beschichtung

Spindelmaterial: CrNi-Stahl 1.4405

Spindelabdichtung: EPDM

Oberflächenbehandlung: Rote Polyester Pulverbeschichtung

Leckrate nach EN 1349: Sitzleckage VI G1 (dichtschließend)

Dimension: DN 80

Typ: Zwischenflanschklappe

Nenndruck: PN 6 - PN 16

Kompatibilität und Zubehör

Anschluss für Stellantriebe: F05/F07 entsprechend EN ISO 5211

Installation

Einfacher Montageprozess durch Befestigungsaugen

Anwendung

Regeln und Absperren von Durchflüssen in HLK-Systemen, Sanitär- und Industrieanlagen

Geeignet für kaltes oder heißes Wasser mit Frostschutz- oder Korrosionsschutzmittelzusätzen (bis ca. 50% Glykol, Glyzerin, Ethylen, Propylenglykol, Monoethylen, Ethanol, Methylalkohol, Antifrogen N/L)

Eigenschaften

Marke
HEIMEIER
Gewicht
8.5 kg
Material
Gusseisen / Eisen
Farbe
Mehrfarbig
Form
Asymetrisch
